断面図の手動作成

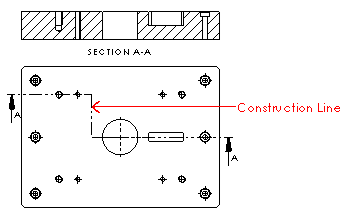

SOLIDWORKS 2013 以降、これらの線タイプは断面図で異なる結果を生じます。 SOLIDWORKS の以前のバージョンでは、これらの線タイプは結果に影響を及ぼしませんでした。
  • 作図線は無視され、セグメントは断面図に表示されません。
  • 実線のセグメントは断面図に表示されます。

断面図を手動で作成するには:

  1. 断面図 tool_Section_View_Drawing.gif(図面ツールバー)、または 挿入 > 図面ビュー > 断面 をクリックします。

    スケッチ線を選択して、断面図 tool_Section_View_Drawing.gif ツールをクリックすることもできます。

    スケッチ線を選択すると、断面図PropertyManager(現在の断面線のラベル付き)が表示され、断面図にオプションをすばやく設定できます。

    断面図 PropertyManager が表示されます。

  2. 断面図を手動で作成するには、スケッチの編集をクリックして直線の挿入PropertyManager を表示します。
  3. 断面線をスケッチします。

    推測機能を使用するか、拘束関係を追加し、モデルで断面図をフィーチャーに関連付けます。

    複数の断面図を作成する場合、または中心線を切断線のオフセット ジョグとして使用する場合は、断面図 をクリックする前に、断面線をスケッチしてください。

    断面線がビューのモデルの境界ボックスを完全にカットしない場合、部分的な断面図が作成されます。

    アセンブリの断面図を作成する場合、あるいはモデルにリブ フィーチャーが含まれている場合は、断面表示ダイアログ ボックスでオプションを設定してください。

    システム オプション > 図面図面ビューのドラッグ中に内容を表示 を選択した場合、ポインタを移動すると、ビューのプレビューが表示されます。 また、ビューの整列状態と表示方向もコントロールできます。

    切断線に複数のセグメントがある場合、可能であればビューは直交するように整列されます。 整列を切り替えるには、断面図PropertyManager の断面線反対方向をクリックします。

    整列断面図
    反対方向を使用して切り替えられた整列

  4. ビューが目的の位置にきたら、クリックしてビューを配置します。 必要に応じて、図面ビュー ラベルの編集や、断面図の変更を行えます。
