대칭이나 대칭 유동 크기 필렛의 꼭지점 사이에 있는 통제점에 반지름을 지정하여 조절할 수 있습니다.
통제점(I)
- 통제점마다 다른 반경을 지정해주거나 하나 또는 두개의 꼭지점에 반경을 지정합니다.
-

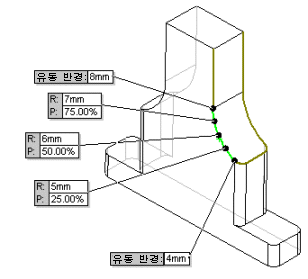

세 통제점은 두 개의 다른 반경의 모서리선을 따라 25%, 50%, 75% 지점에 동일하게 위치합니다.
-

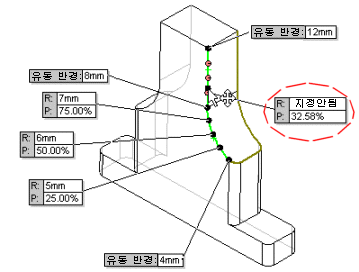

이 통제점의 위치를 바꿀 수도 있습니다. 통제점 위치를 변경하는 방법은 다음과 같습니다.
- 속성 표시기에서 통제점의 퍼센트값을 바꿉니다.
-
통제점을 선택하고 새 위치로 끌어갑니다.
통제점 추가 및 삭제하기
필렛을 작성 할 때 또는
피처 편집을 사용하여 필렛을 작성한 이후에도. 필렛으로 선택한 모서리에 있는 통제점을 삽입하거나 삭제 할 수 있습니다. 모서리선을 따라 있는 통제점을 추가하거나 감하면 선택한 모서리선을 따라 균일한 증가 거리로 통제점이 배치됩니다.

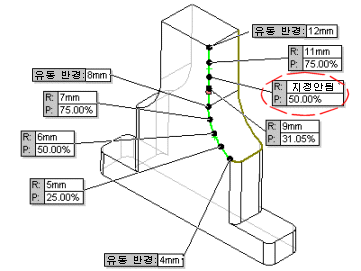

- 통제점 추가하기: 통제점을 선택하고 Ctrl을 누르며 마우스를 끌어 새 위치에 통제점을 추가로 삽입합니다. 또는, PropertyManager에서 인스턴스 수
에 원하는 수만큼 입력해 줍니다. PropertyManager에서 새 통제점들을 추가하면, 추가한 점들이 기본 위치에 배치됩니다.
- 통제점 삭제하기: 바로가기 메뉴에서 원하지 않는 통제점을 오른쪽 클릭하고 삭제를 선택하면 통제점이 삭제됩니다. 또는, PropertyManager에서 인스턴스 수에 원하는 수만큼 입력해 줍니다. PropertyManager에서 새 통제점들을 삭제하면, 기본 위치에서 점들이 삭제됩니다.
여러 모서리 필렛하기
여러 개의 모서리를 선택하여 필렛할 수 있습니다.
필렛할 항목
아래에서 추가적인 모서리를 선택하기 이전에 각 모서리에 대해 다음과 같이 지정합니다.
- 먼저 각 꼭지점에 반경을 부가합니다.
-
통제점 한 개 또는 모든 통제점에 반경값을 부가합니다.
-
반경값을 부가하기 이전에 통제점의 위치를 변경합니다.
-
필요에 따라 새 통제점을 추가합니다.
비대칭 필렛의 경우 하나 이상의 필렛된 모서리를 가진 꼭지점에 대해 여러 모서리 통제점이 나타납니다.
거리 1
및 거리 2
에서 정의한 필렛 방향을 바꾸려면 여러 모서리 통제점을 클릭합니다. 반대 방향 대화 상자에서 방향을 바꾸려는 모서리를 선택합니다.
