외형 패턴

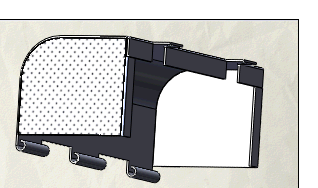

외형 패턴 피처를 사용하여 완전히 테슬레이션된 솔리드 모델을 표시하는 대신 구멍의 패턴을 외형적으로 정의하고 표시할 수 있습니다. 패턴 지오메트리가 외형일 뿐이어서 재생성 시간이 현저하게 줄어듭니다.

1. 작업 창에서 표현, 화면, 및 데칼 탭을 클릭합니다.
2. 표현 아래에서 기타 > RealView 표현만을 클릭하고 외형 구멍 패턴을 더블 클릭하거나 그래픽 영역으로 끌어옵니다.
   다른 표현에 대한 면을 사전 선택해야 합니다. 외형 패턴에는 사전 선택이 작동하지 않습니다.

3. PropertyManager에서, 경계 채우기의 대상 면을 선택합니다.
4. 패턴 레이아웃에서 다음을 수행합니다.
   1. 레이아웃을 선택합니다.
   2. 간격 옵션을 설정합니다.
   3. 패턴 방향을 결정할 모서리를 선택합니다.
5. 씨드 유형에서 다음을 수행합니다.
   1. 씨드 유형을 선택합니다.
   2. 크기 옵션을 설정합니다.
6. 을(를) 클릭합니다.
