Paleta de dimensões

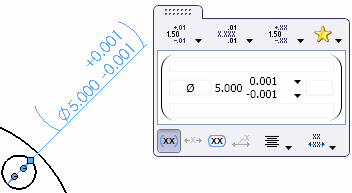

A paleta de dimensões aparece quando você insere ou seleciona uma dimensão, para facilitar a alteração das propriedades e da formatação da dimensão. É possível alterar a tolerância, precisão, estilo, texto e outras opções de formatação na paleta sem precisar abrir o PropertyManager.

Se você selecionar mais de uma dimensão, as propriedades e a formatação definidas na paleta se aplicarão a todas as dimensões.

Para exibir a paleta de dimensões.

Insira ou selecione uma dimensão em um desenho.

Quando você insere ou seleciona uma ou mais dimensões, o botão Paleta de dimensões é exibido no acima e à direita do ponteiro. Se você posicionar o cursor sobre o botão, a paleta de dimensões é aberta. Clique em qualquer lugar na paleta para fixá-la. A paleta de dimensões desaparece se você mover o ponteiro para além da área de gráficos ou limpar a seleção de dimensão de outra maneira, como clicando na área de gráficos. A paleta de dimensões é uma barra de ferramentas de contexto que pode ser desativada.

Tipo de tolerância

Selecione na lista. As opções disponíveis dependem do tipo de dimensão.

Dependendo do tipo de tolerância, a paleta de dimensão exibe setas para baixo em sua área de exibição, que permitem selecionar uma variação máxima ou mínima diferente. Você pode usar as setas para alterar a variação máxima ou mínima.
Precisão de unidade

Selecione na lista o número de dígitos após o caractere separador de decimal para o valor da dimensão.

Precisão da tolerância

Selecione o número de dígitos após o caractere separador de decimal para os valores de tolerância.

Estilo

Seleciona as configurações de formatação que quer aplicar às outras dimensões no desenho, o que poupa tempo na formatação das dimensões. Para definir estilos, consulte Estilo.
Adicionar parênteses dimension_palette_parenthesis.png
Centralizar dimensão dimension_palette_center.png

Quando você arrasta o texto da dimensão entre as linhas de extensão, ele sofre snap entre os centros das linhas de extensão.
Dimensão de inspeção dimension_palette_inspection.png
Offset de texto dimension_palette_offset.png
Justificação horizontal
Justificação vertical

Conteúdo
