O roteamento agora tem suporte para tipos de rota que exigem seções quadradas e retangulares.
Esse aprimoramento permite criar montagens de rota para:

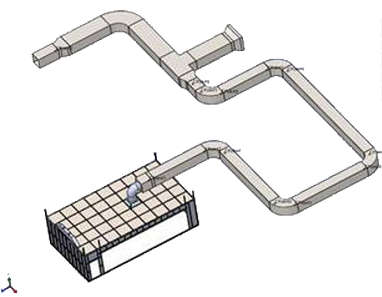

- Dutos de ar condicionado rígido HVAC e outros estilos mecânicos de tubulação definidos pelo usuário.
- bandeja de cabos e tubulação/entroncamento elétrico para tubulação de topo aberto ou fechado da seção retangular.
Muitos componentes para esses tipos de rota estão disponíveis na Biblioteca de projetos. Você pode arrastar e soltar os componentes e acessórios das pastas HVAC, Round Ducting, Electrical Cable Tray e Electrical Ducting em Roteamento. Também é possível adicionar componentes para esses tipos ao Routing Library Manager.
Os PropertyManagers, incluindo Ponto de conexão, Propriedades da rota, Rota automática e Editar rota, contêm opções adicionais para esses tipos de rota. Por exemplo na conexão PropertyManager de Ponto, tipos de subrotas adicionais em Elétrica incluem bandeja de cabos.
Em Ponto de conexão e Propriedades da rota do PropertyManagers, você também pode definir um tipo de rota Definida pelo usuário para criar ar condicionado, outros estilos mecânicos de tubulação e submontagens de rota do tipo planejamento espacial. Ao aplicar um tipo de rota Definida pelo usuário, você deve especificar que o corte transversal é Retangular ou Circular e definir parâmetros de acordo com esse tipo. Em seguida, deve esboçar o caminho entre os componentes, adicionar outros acessórios de roteamento, ou esboçar linhas usando as ferramentas de esboço 3D. Para esse tipo de rota, você pode criar rotas retangulares e circulares na mesma montagem de roteamento.
Esses tipos de rota também são aceitos em BOMs e desenhos.
