Uso das zonas de intersecção nas vistas de seção

Você pode criar vistas de seção em um modelo cortando múltiplas áreas do mesmo. Essas múltiplas áreas são definidas por "Zonas de intersecção."

1. Abra install_dir\samples\whatsnew\assemblies\intersection_zones\gearbox.sldasm.
2. Clique em Vista de seção (barra de ferramentas Exibir) ou em Exibir > Exibição > Vista de seção.
3. No PropertyManager, em Método de seção, selecione por zonas.
4. Em Seção 1:
   1. Clique em Plano frontal.
   2. Para Distância de deslocamento, digite 0.
   3. Selecione Exibir tampa da seção e Seção somente gráficos.
5. Em Seção 2:
   1. Clique em Plano Superior.
   2. Para Distância de deslocamento, digite 0.
6. Em Seção 3:
   1. Clique em Plano direito.
   2. Para Distância de deslocamento, digite 0.
7. Em Método de seção, clique em Zonas de intersecção.

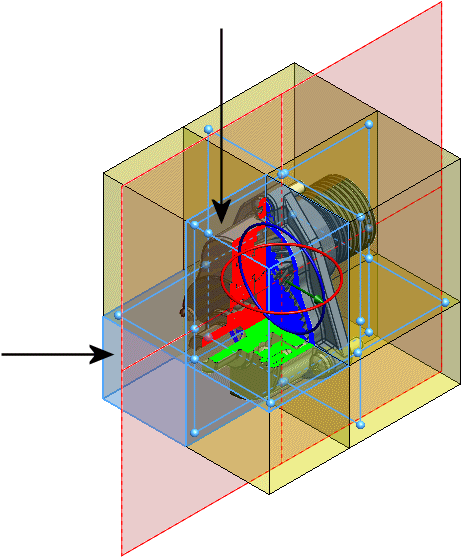

   Zonas de intersecção sombreadas são exibidas na área de gráficos.

8. Na área de gráficos, selecione as zonas de intersecção inferior esquerda e superior direita mostradas.

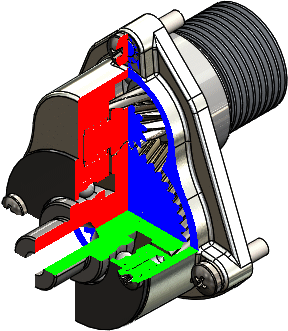

9. Clique em .


10. Altere a orientação da vista para Frontal (Ctrl + 1).


11. Amplie a área mostrada e observe o contato de ponto único ao longo da linha de centro do eixo.


12. Pressione F ou clique em Zoom para ajustar.
13. Na área aberta de gráficos, clique com o botão direito e clique em Propriedades da vista de seção.
14. No PropertyManager, desmarque Seção somente gráficos.
15. Clique em .
16. Na caixa de diálogo da tarefa, selecione Resolver automaticamente o problema e criar a vista de seção.
17. Altere a orientação da vista para Frontal (Ctrl + 1).
18. Amplie a área mostrada e observe como o contato de ponto único não está mais ao longo da linha de centro do eixo.


19. Os planos de seção que criaram a vista de seção foram deslocados ligeiramente para remover o contato de ponto único que causou um erro de geometria de zero espessura.
