Desplegado de superficies

Disponible en SOLIDWORKS Premium.

Puede aplanar superficies únicas o de varias caras. No se pueden aplanar las superficies que tengan taladros u otra geometría interna.

Para aplanar una superficie:

  1. Abra directorio_de_instalación\samples\whatsnew\parts\surface.sldprt.

  2. Haga clic en Desplegar (barra de herramientas Superficies) o Insertar > Superficie > Desplegar.
  3. En la zona de gráficos:

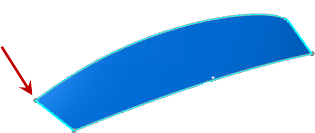

    1. Seleccione la superficie para Cara/Superficie para desplegar .
    2. Seleccione el vértice que se indica para Vértice o arista para desplegar desde .

  4. Haga clic en .

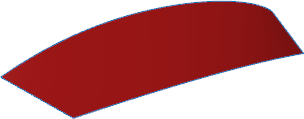

  5. En la zona de gráficos, haga clic con el botón derecho del ratón en la superficie aplanada y seleccione Trazado de deformación .

    Aparecerá un trazado de deformación en la zona de gráficos mostrando dónde se comprime o estira la superficie.

  6. Para mostrar únicamente la superficie desplegada, en el gestor de diseño del FeatureManager, haga clic con el botón derecho del ratón en Límite-Superficie3 y seleccione Ocultar .



Consulte Ayuda de SOLIDWORKS: Desplegar superficie.
