控制轮廓图块上的最大值和最小值的值和显示

您可单独控制轮廓图块中的 Simulation 结果的最大值和最小值（自动或定义的状态）。 您可选取不同于默认颜色范围的颜色来显示超出您所定义的自定义限值的结果。

图表选项 PropertyManager 提供了新的选项来单独自定义结果图块上的最大和最小限值，并控制结果的颜色轮廓。

自动定义的最大值 根据软件计算的结果选取轮廓图块上的最大限值。

清除此选项可为轮廓图块设置自定义的最大值。

指定大于最大值的值的颜色 将选定颜色（在 中设置）应用到模型中结果值大于最大值 中设置的最大值的区域。
为改进轮廓图块的可见性，您可选取图表图块的默认颜色范围之外的颜色。 如果您未为指定大于最大值的值的颜色指定颜色，则默认情况下将应用灰色。
自动定义的最小值 根据软件计算的结果选取轮廓图块上的最小限值。

清除此选项可为轮廓图块设置自定义的最小值。
指定小于最小值的值的颜色 将选定颜色（在 中设置）应用到模型中结果值小于最小值 中设置的最小值的区域。
显示有自动定义的最大值和最小值的位移图块。

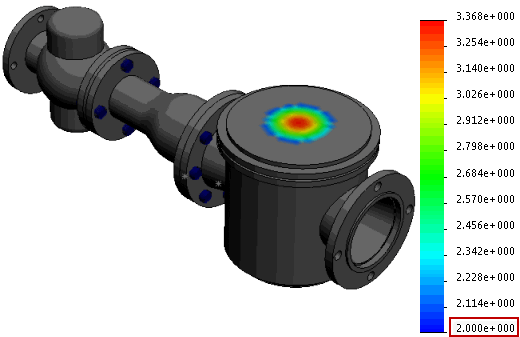

显示有在最小值 中设置为 2.0 mm 的最小值的位移图块。 模型中位移结果小于 2 mm 的区域将显示为 中选定的灰色。
