Vzdálené zatížení (přímý přenos)

Tuto volbu lze použít, když je vynechaná součást dostatečně pružná, ale její posuny se pohybují v rámci malých odhadů posunu.

Vzdálená zatížení (síly a/nebo momenty) jsou použita v bodě určeném umístěním X, Y a Z vzhledem k vybranému souřadnému systému. Pokud není vybraný žádný souřadný systém, implicitně se použije globální souřadný systém. Vzdálené momenty jsou použity kolem zadaných os souřadného systému. Program automaticky vypočítá a použije ekvivalentní síly na vybrané plochy. Síla použitá ve vzdáleném umístění se přenese jako síla a ekvivalentní moment(y) použitý na vybranou plochu (plochy).

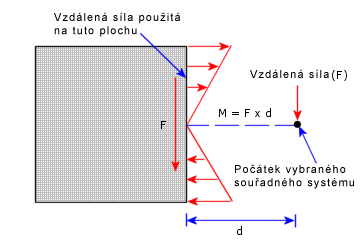

Pokud například použijete vzdálenou sílu F na plochu, jak je znázorněno na obrázku, program použije síly, které jsou ekvivalentní momentu M = F x d včetně síly F.

Doporučujeme v jedné definici použít všechny složky vzdálené síly a momentu (směr X, Y, Z v místním souřadném systému).

Použití vzdáleného zatížení (přímý přenos) na plochu

Jak použít vzdálené zatížení (přímý přenos) na plochu:

  1. Ve stromu studie simulace klepněte pravým tlačítkem na ikonu Externí zatížení Vzdálené zatížení/hmota a vyberte PM_remote_load-mass.gif.
  2. Pod položkou Typ vyberte volbu Zatížení (přímý přenos).
  3. V grafické ploše klepněte na plochy, na které chcete použít vzdálené zatížení.
  4. Pod položkou Referenční souřadný systém vyberte Globální(výchozí globální souřadný systém) nebo Určený uživatelem.
    Pro Uživatelem definovaný klepněte do pole Vyberte souřadný systém PM_force_coordinate_system.gif a potom vyberte souřadný systém z plovoucího stromu FeatureManager.
  5. Pod položkou Umístění proveďte následující:
    1. Vyberte požadovanou Jednotku délkyPM_units.gif.
    2. Zadejte souřadnice bodu aplikace vzdálené síly v polích Umístění na X PM_remote_load_x_location.gif, Umístění na Y PM_remote_load_y_location.gif a Umístění na Z PM_remote_load_z_location.gif.
  6. Pod možností Síla postupujte takto:
    1. Nastavte požadovanou Jednotku PM_units.gif síly.
    2. Klepněte na požadované složky síly a zadejte jejich hodnoty.
  7. Pod položkou Moment proveďte následující:
    1. Nastavte požadovanou Jednotku PM_units.gif momentu.
    2. Klepněte na požadované složky momentu a zadejte jejich hodnoty.
  8. Klepněte na tlačítko PM_OK.gif.
