Tento příkaz je dostupný v nabídkách Potrubí a Trubky.Toto téma popisuje kroky z nabídky Potrubí.
Definování úseků potrubí v sestavě trasování:
-
Klepněte na .
Můžete také kliknout pravým tlačítkem na prvek
Trasa ve stromu FeatureManager a vybrat příkaz
Definovat úseky potrubí
.
- Vyberte v grafické ploše entity skici pro nastavení Úseky potrubí.
Úseky trasy nemusí být souvislé a mohou končit přírubovou spojkou nebo svařovanou či závitovou spojkou.
Součásti patřící k potrubí se automaticky zobrazí v seznamu Součásti potrubí. Tyto součásti mohou sestávat z T-spojek, kolen, O-vývodů, trubek s průniky, podpěr, závěsů a dalších dílů, které budou k potrubí připojeny během výrobního procesu.
- V nastavení Přilehlé součásti zvolte součásti, které budou na vnější straně potrubí.
- Entity lze přidávat nebo odebírat přetahováním tvarovek nebo dílů mezi sekcemiSoučásti potrubí a Přilehlé součásti v PropertyManageru.
Dále můžete do seznamů Součásti potrubí a Přilehlé součásti přidávat vázané součásti.
- Klikněte na symbol špendlíku
v horní části PropertyManageru a poté kliknutím na symbol
přidejte potrubí a zachovejte PropertyManager otevřený.

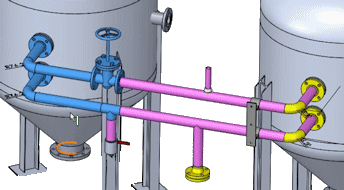

Úseky potrubí jsou uspořádány do složek ve stromu správce FeatureManager trasy. Pro jednotlivé úseky je také generován stav zobrazení.
Můžete navrhovat úseky potrubí rychleji tak, že vyberete pouze jeden díl sestavy, který bude součástí úseku potrubí, a nikoli celou sestavu.
Vytváření výkresů úseků potrubí, kusovníků, import dat P&ID a export dat úseků do souborů PCF je integrován do funkce potrubí a trubek. Možnosti pro úseky potrubí lze vybírat v jednotlivých souvisejících správcích PropertyManager pro tyto funkce.
