Přidání čar rozložení

Pro přidání čar rozložení do rozloženého pohledu použijte skicu trasy rozložení (typ 3D skici).

Vložení skici trasy rozložení:

  1. Klepněte na ikonu Skica tras rozložení Tool_Explode_Line_Sketch_Assembly.gif (panel nástrojů Sestava) nebo na nabídku Vložit > Skica tras rozložení.
    Zobrazí se Panel nástrojů Rozložit skicu.Aktivuje se možnost Čáry trasy Tool_Route_Line_Explode_Sketch.gif a otevře se PropertyManager Čára trasy.
  2. Přidat čáry rozložení pomocí:
    • Čára trasy Tool_Route_Line_Explode_Sketch.gif (panel nástrojů Rozložit skicu)
    • Vybočení Tool_Jog_Line_Explode_Sketch.gif (panel nástrojů Rozložit skicu)
    • Ostatní nástroje 3D skici (panelu nástrojů Skica)
    Všechny čáry ve skice čáry rozložení se zobrazují jako průhledné.
  3. Uzavřete skicu.
    Skica PohlRozl se objeví ve správci ConfigurationManager pod položkou 3DRozložit .

Příklad – přidání čáry trasy

V tomto příkladu je přidána čára trasy mezi čep a díru hřídele v rozloženém pohledu.

Přidání čáry trasy:

  1. Vyberte jednu plochu nebo kulatou nebo rovnou hranu na každé z obou položek, které chcete propojit.
    Například můžete vybrat plochu díry a kulatou hranu čepu:



    Zobrazí se náhled čáry trasy.



  2. Klepněte na tlačítko PM_OK.gif.
    Zobrazí se čára trasy.



    Nástroj Čára trasy zůstane aktivní, takže můžete vložit více čar.

    Všechny čáry ve skice čáry rozložení se zobrazují jako průhledné.
  3. Přidejte další čáry nebo klepněte na možnost PM_OK.gif a zavřete okno PropertyManager.

Příklad – přidání vybočení

V tomto příkladu ve skici čar rozložení prochází čára trasy skrze součást, kolem součásti je tedy přidáno vybočení.

Návod pro přidání vybočení do čáry trasy:

  1. Klepněte na položku Vybočení Tool_Jog_Line_Explode_Sketch.gif (panelu nástrojů pro rozložení skici).
  2. Klepnutím na čáru zahájíte dané vybočení.

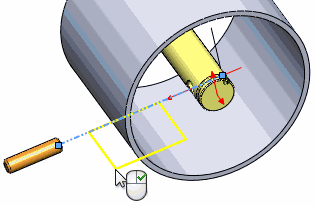

  3. Přesuňte ukazatel a zkontrolujte šířku a hloubku vybočení.

    Když klepnete na čáru skici a uvolníte tlačítko, můžete změnit roviny ve 3D skici stisknutím tabelátoru. Když klepnete a táhnete (aniž byste tlačítko pustili), roviny změnit nemůžete.

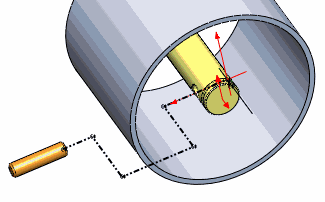

  4. Klepněte znovu a dokončete dané vybočení.


    Nástroj Vybočení zůstane aktivní, takže můžete vložit více vybočení.

  5. Klepnutím na ikonu cancel.png zavřete PropertyManager.
