Do finálního vykreslení v aplikaci PhotoView 360 můžete přidat i kóty a popisy, pokud jsou ovšem aktuálně zobrazeny v daném dílu nebo sestavě.
Vzhledem k obrazu v grafické ploše SOLIDWORKS jsou kóty a popisy ve finálním vykreslení:
- Proporcionálně stejné
- Ve stejné relativní poloze
- Obsahují stejný text, symboly a vynášecí čáry
Zahrnutí popisů a kót do konečného vykreslení:
-
Proveďte jednu z následujících operací:
-
Klepněte na .
V dialogu Naplánovat rendrování vyberte Vykreslit viditelné popisy a kóty.
Pokud chcete vytvořit další soubor .png, který obsahuje pouze popisy a kóty, vyberte Uložit popisy k jednotlivému obrázku.
- Klepněte na .
Zobrazí se dialogové okno s možnostmi zahrnutí kót a popisů.
Když vyberete možnost Zahrnout do konečného vykreslení kóty a/nebo popisy, bude okno Konečné vykreslení vynecháno a můžete ihned uložit náhled pomocí okna Ukládání obrázku.
Vyberete-li možnost Vykreslit bez kót a popisů, otevře se okno Konečné vykreslení, kde můžete vykreslení podrobně nastavit a poté uložit obrázek. Kóty a popisy zobrazené v grafické ploše se nevykreslí.
Pokud vyberete vykreslování kót a popisů, zobrazí se indikátor průběhu Vykreslování popisů informující o přenosu informací o modelu do aplikace PhotoView 360.
- Po dokončení vykreslování klepněte na OK.

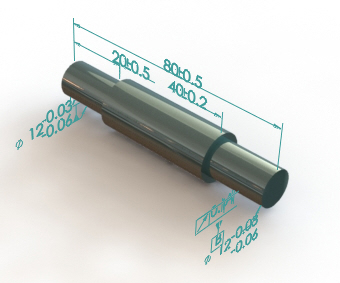

Vykreslený obrázek bude obsahovat kóty a popisy.
