Oblast vykreslování v aplikaci PhotoView 360

Máte možnost definovat oblast grafické plochy softwaru SOLIDWORKS pro náhled nebo konečné vykreslení.

Oblast vykreslování můžete použít k vyhodnocení osvětlení, vzhledů nebo nastavení vykreslování v určité oblasti modelu, aniž byste museli měnit orientaci pohledu, přibližovat/oddalovat model nebo vykreslovat celý model. V menších oblastech je generování náhledu i konečného vykreslení rychlejší.

Máte-li při definování oblasti vykreslování otevřené okno náhledu, bude se při úpravách v modelu aktualizovat pouze oblast uvnitř oblasti vykreslování.

SOLIDWORKS doporučuje použít pohled kamery a nastavit Velikost výstupního obrázku na možnost Použít pohled SOLIDWORKS v nabídce Možnosti PhotoView 360. Pokud místo toho použijete vlastní hodnotu Velikost výstupního obrázku, bude část pohledu zakryta stromem FeatureManager. Pak lze jen obtížně zjistit, která část grafické plochy bude vykreslena, a nastavit správně oblast vykreslování.

Chcete-li definovat oblast vykreslení, postupujte takto:

  1. Klepněte na tlačítko Oblast vykreslování nebo na nabídku PhotoView 360 > Oblast vykreslování.
  2. Upravte rozměry a umístění oblasti vykreslování.
  3. Proveďte jednu z následujících operací:
    • Klepněte na tlačítko Integrovaný náhled tools_render_integrated_preview.png; v grafické ploše se zobrazí náhled vykreslení.

    • Klepnutím na tlačítko Okno náhledu tools_render_preview_render. png se otevře okno náhledu. S otevřeným oknem náhledu můžete přesouvat oblast vykreslování a porovnávat různé oblasti modelu. Při konečném vykreslování ale software vykreslí pouze oblast vybranou jako poslední.

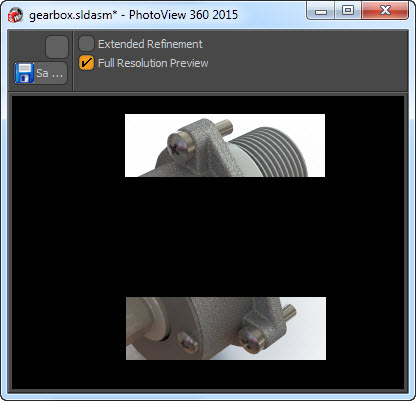

      Na tomto obrázku byla oblast vykreslování přesunuta tak, aby ukazovala dvě různé oblasti modelu.
  4. Můžete dále provést změny v nastavení vykreslování, vzhledu modelu nebo osvětlení a pozorovat, jak se tyto změny projeví v oblasti vykreslování.
  5. Chcete-li se vrátit k zobrazení modelu bez definované oblasti vykreslování, klepněte na tlačítko Oblast vykreslování (panel nástrojů Nástroje rendrování) nebo na nabídku PhotoView 360 > Oblast vykreslování.
