Contrôle et affichage des valeurs maximales et minimales sur les tracés de contour

Vous pouvez contrôler indépendamment les valeurs maximum et minimum des résultats de simulation dans les tracés de contour (statut défini ou automatique). Vous pouvez choisir une couleur différente de la gamme de couleurs par défaut pour afficher les résultats qui se trouvent en dehors de la limite personnalisée que vous définissez.

Le PropertyManager Options de graphique offre de nouvelles options pour personnaliser les limites maximales et minimales sur les tracés de résultats indépendamment et pour contrôler la couleur des contours des résultats.

Valeur maximale définie automatiquement	Choisit la limite maximale sur le tracé de contour tel qu'il est calculé par le logiciel. Désactivez cette option pour définir une valeur maximale personnalisée pour le tracé du contour.
Spécifier la couleur pour les valeurs supérieures à la valeur maximale	Applique la couleur sélectionnée (définie dans ) pour les régions du modèle dont les valeurs de résultats se situent au-dessus de la valeur maximale définie dans Max . Pour améliorer la visibilité du tracé de contour, vous pouvez choisir une couleur par défaut en dehors de la gamme de couleurs du tracé du graphique. Si vous ne spécifiez pas de couleur pour Spécifier la couleur pour les valeurs supérieures à la valeur maximale, une couleur grise est appliquée par défaut.
Valeur minimale définie automatiquement	Choisit la limite minimale sur le tracé de contour tel qu'il est calculé par le logiciel. Désactivez cette option pour définir une valeur minimale personnalisée pour le tracé du contour.
Spécifier la couleur pour les valeurs inférieures à la valeur minimale	Applique la couleur sélectionnée (définie dans ) pour les régions du modèle dont les valeurs de résultats se situent au-dessous de la valeur minimale définie dans Min .

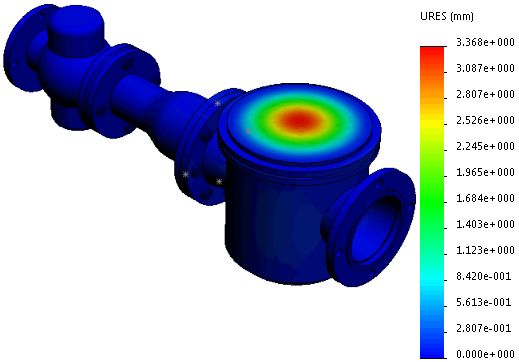

Tracé des déplacements affiché avec des valeurs maximales et minimales définies automatiquement.

Tracé de déplacement affiché avec une valeur minimale définie sur 2,0 mm dans Min . Les régions du modèle avec des résultats de déplacement inférieurs à 2 mm sont affichées dans une couleur grise sélectionnée dans .
