Vous pouvez activer et désactiver les déplacements imposés à des pas de temps sélectionnés dans des études non linéaires.
Disponible avec une licence SOLIDWORKS Simulation Premium.
Pour désactiver un déplacement imposé à un pas de temps spécifique dans une étude non linéaire, procédez comme suit :
- Appliquez un déplacement imposé aux entités géométriques sélectionnées (faces, arêtes ou sommets).
- Dans le PropertyManager Déplacement imposé, sous Variation en fonction du temps, cliquez sur Courbe.
- Pour les pas de temps dans lesquels vous voulez supprimer le déplacement imposé, dans la boîte de dialogue Courbe de temps, cliquez sur la flèche vers le bas dans la cellule de la colonne Y et sélectionnez Désactivé.

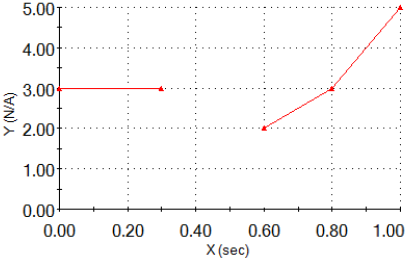

Par exemple, saisissez ces valeurs de données de courbe pour désactiver le déplacement imposé pour les pas de temps dans la plage de 0,3 à 0,6 secondes.
| Points |
X |
Y |
|---|
| 1 |
0 |
3 |
| 2 |
0,3 |
3 |
| 3 |
0,4 |
Désactivé |
| 4 |
0,6 |
2 |
| 5 |
0,8 |
3 |
| 6 |
1 |
5 |
