Nei documenti di parte, è possibile impostare il FeatureManager in modo che le funzioni vengano visualizzate nell'ordine in cui sono state create, anziché gerarchicamente.
Fare clic con il pulsante destro del mouse nel FeatureManager e scegliere . Nella Vista albero piatta, le curve e gli schizzi 2D e 3D non sono assorbiti nelle funzioni che fanno loro riferimento e vengono invece mostrati nell'ordine di creazione.
La Vista albero piatta è disponibile solo per le parti.
Tutte le normali funzionalità del FeatureManager restano disponibili nella Vista albero piatta, ad eccezione delle cartelle create dall'utente. È possibile riordinare le funzioni nella Vista albero piatta modificando l'intento di progettazione.
Non tutti gli elementi sono non assorbiti nella Vista albero piatta. Le seguenti funzioni continuano ad assorbire elementi:
- Foro semplice
- Foro di Creazione guidata
- Estrusione di attacco
- Linguetta/Sede per guarnizione
- Scanalatura per ganci a snap
- Ventola
- Gancio a snap
- Funzione di lamiera
- Funzione di libreria
- Elemento strutturale di saldatura
- Blocco di schizzo
Nell'esempio seguente viene mostrata la stessa parte nella Vista normale e nella Vista albero piatta.
|
|

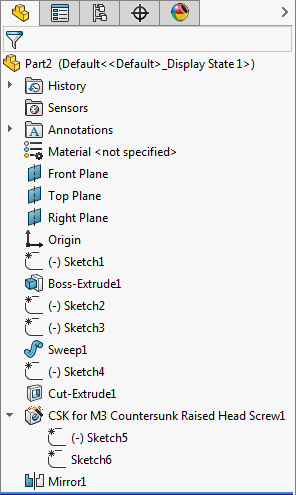

| Vista normale: Gli elementi vengono visualizzati gerarchicamente, con gli schizzi assorbiti nelle funzioni. |

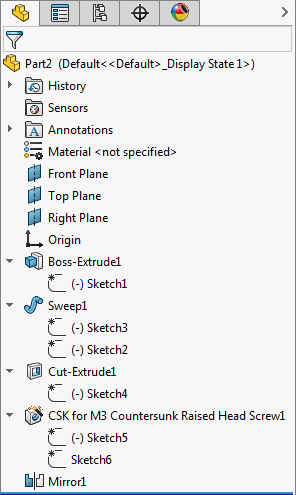

Vista albero piatta: Gli elementi vengono visualizzati nell'ordine di creazione, ad eccezione dei fori di Creazione guidata, che continuano ad assorbire gli schizzi. |
