Flange del bordo

È possibile creare flange del bordo più lunghe rispetto al bordo a cui sono collegate.

Per creare una flangia del bordo più lunga del bordo adiacente:

  1. Aprire install_dir\samples\whatsnew\sheetmetal\bracket.sldprt.
  2. Fare clic su Flangia del bordo (barra degli strumenti Lamiera) o su Inserisci > Lamiera > Flangia del bordo.
  3. Selezionare il bordo indicato.

  4. Nel PropertyManager, in corrispondenza di:
    1. Lunghezza flangia, impostare Lunghezza su 40.
    2. Parametri di flangia, fare clic su Modifica profilo della flangia.

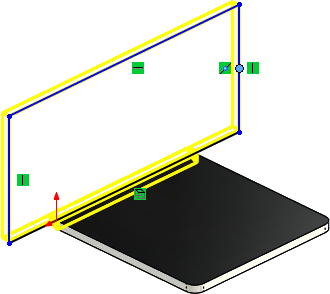

  5. Nell'area grafica, trascinare ciascun segmento di schizzo verticale in modo che i segmenti si estendano oltre il bordo della lamiera adiacente nel modo illustrato.
  6. Nella finestra di dialogo Schizzo del profilo fare clic su Fine.

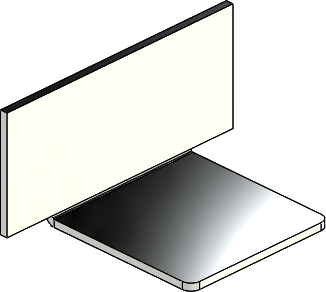

    La flangia del bordo viene aggiunta alla parte.
