Aggiunta delle linee di esplosione

Per aggiungere linee di esplosione a una vista esplosa, utilizzare uno schizzo della linea di esplosione (un tipo di schizzo 3D).

Per inserire uno schizzo della linea di esplosione:

  1. Fare clic su Schizzo della linea di esplosione Tool_Explode_Line_Sketch_Assembly.gif (barra degli strumenti Assieme) o su Inserisci > Schizzo della linea di esplosione.
    Viene visualizzata la barra degli strumenti Esplodi schizzo. linea di instradamento Tool_Route_Line_Explode_Sketch.gif è attivato e si apre il PropertyManager di Linea di instradamento.
  2. Aggiungere le linee di esplosione usando:
    • Linea di instradamento Tool_Route_Line_Explode_Sketch.gif (barra degli strumenti Esplodi schizzo)
    • Linea sfalsamento Tool_Jog_Line_Explode_Sketch.gif (barra degli strumenti Esplodi schizzo)
    • Altri strumenti di schizzo 3D (barra degli strumenti Schizzo)
    Tutte le linee in uno schizzo di una linea di esplosione sono visualizzate con carattere velato.
  3. Chiudere lo schizzo.
    Lo schizzo Esplodi 3D viene visualizzato nel ConfigurationManager sotto EsplodiVista .

Esempio: Aggiunta di una linea di instradamento

In questo esempio, viene aggiunta una linea di instradamento tra un perno e un foro nella vista esplosa di un albero.

Per aggiungere una linea di instradamento:

  1. Selezionare una faccia o un bordo circolare o lineare su ciascuno dei due elementi da collegare.
    Ad esempio, selezionare la faccia del foro e il bordo circolare del perno:



    Compare un'anteprima della linea di instradamento.



  2. Fare clic su PM_OK.gif.
    Viene visualizzata la linea di instradamento.



    Lo strumento Linea di instradamento rimane attivo per consentire l'inserimento di altre linee.

    Tutte le linee in uno schizzo di una linea di esplosione sono visualizzate con carattere velato.
  3. Aggiungere altre linee o fare nuovamente clic su PM_OK.gif per chiudere il PropertyManager.

Esempio: Aggiunta di una linea di sfalsamento

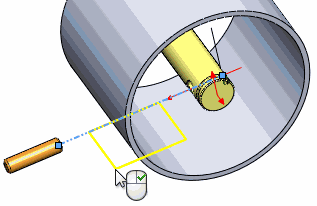

In questo esempio, una linea di instradamento nello schizzo di una linea di esplosione attraversa un componente e pertanto viene aggiunto uno sfalsamento intorno al componente.

Per aggiungere uno sfalsamento a una linea di instradamento:

  1. Fare clic su Linea sfalsamento Tool_Jog_Line_Explode_Sketch.gif (barra degli strumenti Esplodi schizzo).
  2. Fare clic su una linea per inserire lo sfalsamento.
  3. Spostare il puntatore per visualizzare l'anteprima della larghezza e della profondità dello sfalsamento.

    Se si fa clic sulla linea di schizzo e si rilascia il puntatore, è possibile cambiare i piani nello schizzo 3D premendo Tab. Se si fa clic e si trascina la selezione (senza rilasciarla), non è possibile cambiare i piani.
  4. Fare nuovamente clic per completare lo sfalsamento.


    Lo strumento Sfalsamento rimane attivo per consentire l'inserimento di più sfalsamenti.

  5. Fare clic su cancel.png per chiudere il PropertyManager.
