DimXpert 値 PropertyManager（DimXpert Value PropertyManager）

デフォルトの公差と小数位数を設定するには:

オプション（Options） > ドキュメント プロパティ（Document Properties） > DimXpert をクリックします。

参照フィーチャー

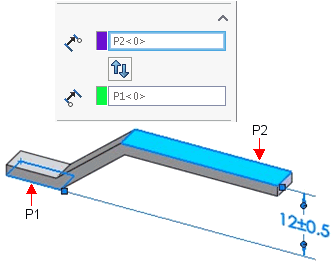

	公差フィーチャー	トップの平面 P2。 サイズ寸法では、公差フィーチャー は PropertyManager に現れます。
	原点フィーチャー	底の平面 P1。 原点フィーチャーと公差フィーチャーの情報については、ASME Y14.5M -1994, 2.6.1 項、または ISO 129 を参照してください。
	フィーチャー交換
	各種の 原点フィーチャー の使用例: 原点フィーチャー = 底の平面 P1。 原点フィーチャー = トップの平面 P2。 原点フィーチャーには、矢印ではなく点が表示されます。 異なる寸法結果になることに注意してください。

DimXpert 方向(DimXpert Direction)

2つの軸か線タイプのフィーチャーの間に寸法を適用するとき、このオプションは現われます。X、Y、Z オプションは、部品座標系に関連していて、フィーチャーの軸に垂直な各部品の軸で利用可能です。

フォーチャーの軸は、X と Y オプションで利用可能なZ軸に沿います。
垂直オプション、Nは２つのフィーチャーの間の最も短い距離によって定義された方向に沿う寸法に適応します。
ユーザー定義オプション U はエッジへ平行か、平坦な面へ垂直な方向の寸法に適応します。 この例では、寸法はエッジに平行になります。

スタイル

詳細は、スタイルを参照してください。

公差/小数位数

	寸法テキスト値	寸法テキストには穴の指定方法が複数あるため、すべての寸法は個々にリストされます。この機能では、深さをもつ単一穴、座ぐり穴、皿穴、組み合わされた溝寸法、面取りに有効です。
	公差タイプ（Tolerance Type）	リストから選択します。選択できるタイプは寸法のタイプによります。
	最大許容差
	最小許容差
	括弧で表示（Show parentheses）：	公差値の前後に括弧を挿入します。
	小数位数	寸法値としてリストから公差の小数位数の値を選択します。
	公差の精度	公差値に対する小数点以下の桁数を選択します。
穴と軸 :
	分類	(はめあい(Fit)、はめあい公差(Fit with tolerance)、または、はめあい (公差のみ)(Fit (tolerance only)) 穴基準はめあい(Hole Fit)か軸基準はめあい(Shaft Fit) (以下参照)の何れか選択すると、選択されていない方リのリストを(穴基準はめあい または 軸基準はめあい) 分類に基づいてフィルターされます。
	穴基準はめあいと軸基準はめあい	（はめあい、はめあい公差、またははめあい (公差のみ)）リストから選択、または任意のテキストを入力します。 はめあい交差 または はめあい (公差のみ) を指定し、ただし両方を指定していない場合に、上下寸法許容差（穴基準はめあい と 軸基準はめあい）は、最大許容差 または 最小許容差 タイプで使用できます。
	はめあい公差フォント（Fit tolerance display）	(はめあい (Fit)、はめあい公差 (Fit with tolerance)、はめあい (公差のみ) (Fit (tolerance only))。以下のいずれかを選択します: [線付き積重ね (Stacked with line display)] [線無し積重ね (Stacked without line display)] [直線状表示 (Linear display)]

主要値（Primary Value）

このオプションは読み取り専用です。寸法の名前と値を表示します。

寸法文字（Dimension Text）

	インスタンス数	パターンで、これはインスタンス数を示します。
	括弧の追加 (Add Parentheses)	従動 (参照) 寸法を括弧付きあるいは括弧なしで表示できます。デフォルトでは、括弧付きで表示されます。
	寸法中央揃え（Center Dimension）	寸法テキストを補助線の間でドラッグすると、寸法テキストは補助線の中間にスナップ固定されます。
	検査用寸法
	オフセットテキスト（Offset Text）	引出線を使用して、寸法テキストをオフセットします。
	テキスト	寸法は<DIM>で表され、中央のテキストボックスに自動的に表示されます。テキストボックスの任意の位置にポインタを置いてテキストを挿入します。 穴は、txcalloutformat.txt ファイルで指定されたフォーマットを使用します。詳細は、[DimXpert サイズ寸法 (DimXpert Size Dimension)]、寸法テキストフォーマットファイル (Callout format file) を参照してください。
	テキスト揃え (Justify)	テキストを横に揃え、また 規格によっては、引出線を垂直に揃えることができます。 左揃え 、中央揃え 、右揃え 。 上部揃え 、中央揃え 、下部揃え
	記号(Symbols)	記号を追加する位置をポインタでクリックします。記号アイコンをクリックするか、詳細 (More) をクリックして記号のライブラリにアクセスします。 DimXpert 寸法に記号を追加するときは注意してください。記号が寸法と公差の基本的な定義を変える可能性があります。

代替単位

寸法をドキュメントの単位系と２単位表示の両方で表示します。どちらの単位もツール (Tools) > オプション (Options) > ドキュメント プロパティ (Document Properties) > 単位 (Units) で指定します。

	小数位数	寸法値としてリストから公差の小数位数の値を選択します。
	公差の精度	公差値に対する小数点以下の桁数を選択します。
