吹き出しの配置が改善されたほか、新しい吹き出し機能が追加されたことで、吹き出しがより使いやすくなりました。
以前のバージョンの SOLIDWORKS ソフトウェアでは、複雑な状況下で吹き出しが重なることがあったため、個々の吹き出しの識別や操作が困難な場合がありました。
SOLIDWORKS 2016 では、引出線や吹き出しの重なりが最小限に抑えられるため、複雑な入力スキームがよりわかりやすくなり、操作しやすくなっています。

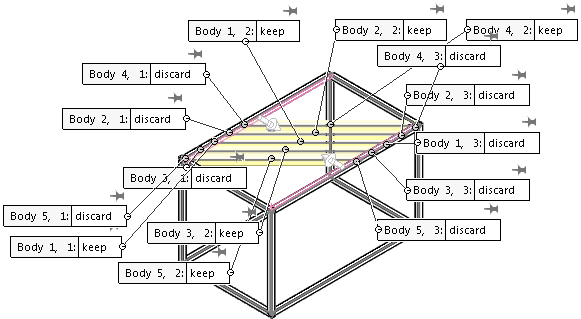

グラフィックス領域に表示される吹き出しが 6 つ以上ある場合は、各吹き出しにプッシュピン コントロールが表示されるので、それらを使用して吹き出しの位置を修正できます。
| プッシュピン無効 |
|
モデルを拡大、回転、移動すると、吹き出しが再配置されます。 |
| プッシュピン有効 |
|
モデルを拡大、回転、移動しても、吹き出しはグラフィックス領域内の同じ場所に維持されます。 その他の吹き出しはモデルと一緒に移動します。 |

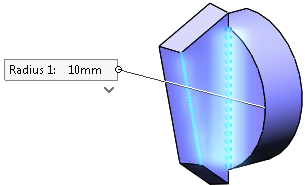

フィーチャー（非対称フィレットなど）の吹き出しに複数の値が含まれている場合は、吹き出しの下部にあるコントロールを使用して、吹き出しを展開（すべての値を表示）したり、折りたたむ（主要な値だけを表示）することができます。
|
|
| 吹き出しを展開した状態 |
吹き出しを折りたたんだ状態 |
