曲率保持のエッジ フィレット

固定フィレットと可変フィレットのエッジを曲率保持として定義できます。 このオプションでは、隣接するサーフェス間にスムーズな曲率のフィレットが作成されます。

1. install_dir\samples\whatsnew\parts\c2edgefillet.sldprt を開きます。

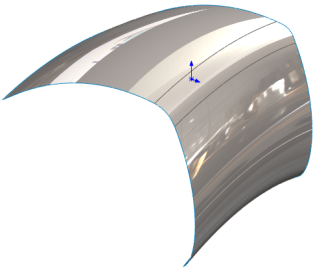

2. 図に示すエッジを選択します。



3. フィレット（Fillet） （フィーチャー ツールバー）または挿入（Insert） > フィーチャー（Features） > フィレット/ラウンド（Fillet/Round）をクリックします。
4. PropertyManager のフィレット タイプ（Fillet Type）で、固定サイズ フィレット（Constant Size Fillet）を選択します。
5. フィレットするアイテム（Items To Fillet） で、正接の継続（Tangent Propagation）と全体をプレビュー表示（Full preview）を選択します。
6. フィレット パラメータで、次を行います。
   1. ドロップダウン リストで対称（Symmetric）を選択します。
   2. 半径（Radius）を 40 mm に設定します。
   3. 輪郭（Profile） で、曲率保持（Curvature Continuous）を選択します。

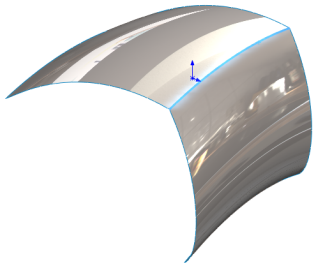

7. をクリックします。
