交差ツールを使用した領域の削除

この例では、交差（Intersect）ツールのプレビュー オプションについて説明します。

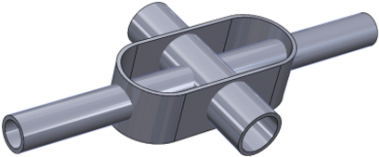

1. install_dir\samples\whatsnew\parts\junction_box.sldprt を開きます。

2. 交差（Intersect） （フィーチャー ツールバー）または挿入（Insert） > フィーチャー（Features） > 交差（Intersect）をクリックします。
3. PropertyManager で次を行います:
   1. フライアウト FeatureManager デザイン ツリーで、交差させるソリッド、サーフェス、平面（Solids, Surfaces, or Planes to Intersect）に対してシェル 1 （Shell1）、押し出し-薄板 1 （Extrude-Thin1）、および押し出し-薄板 2 （Extrude-Thin2）を選択します。
   2. 両方を作成（Create Both）をクリックし、交差（Intersect）をクリックします。
   領域リスト（Regions List）には自動的に値が入力されます。
4. プレビュー オプション（Preview Options）で、含まれる領域と除外される領域の両方を表示（Show included and excluded regions）をクリックします。
5. グラフィックス領域で内部の配管を選択します。



   ハイライト表示されている配管がプレビューから削除されます。 この配管に対応する領域は、領域リスト（Region List）でも選択されます。



6. 領域リスト（Region List）で、領域 14 （Region 14）と領域 15 （Region 15）を選択します。

   プレビューで配管がハイライト表示されます。

7. グラフィックス領域で、シェル内のすべての配管を選択して、プレビューに表示されなくなるようにします。



8. PropertyManager のプレビュー オプション（Preview Options）で、除外される領域を表示（Show excluded regions） をクリックします。



9. 含まれる領域と除外される領域の両方を表示（Show both included and excluded regions） をクリックします。



10. 反転選択（Invert Selection）をクリックします。



11. をクリックします。
