전개도의 도면 작성

전개도면 작성하는 방법

  1. 도면을 추가하고자 하는 판금 파트를 엽니다.
  2. 파트/어셈블리에서 도면 작성 tool_Make_Drawing_Standard.gif(표준 도구 모음) 및 확인을(를) 클릭하여 도면 시트를 엽니다.
  3. 형식을 선택하거나 확인을 클릭해서 기본 형식을 사용합니다.
  4. 뷰 팔레트에서 전개도을(를) 도면 시트로 끕니다.
    배율 아래에서 사용자 정의 배율 사용을(를) 선택하고 값을 입력하여 도면뷰의 크기를 조절할 수 있습니다.

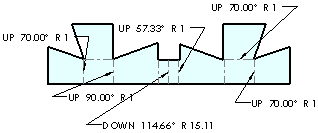

    전개도가 판금 굽힘 노트와 함께 표시됩니다. 판금 옵션에서 굽힘 노트의 옵션을 지정할 수 있습니다.
  5. 를 클릭합니다.
    전개도에서 추가 피처 기능 억제 옵션을 토글하려면, 전개도의 파트 설정을 작성한 뒤 그 도면뷰를 선택하십시오.
