자유 곡선 핸들에 치수 부가하기

지능형 치수 (치수/구속조건 도구 모음)를 사용하여 자유 곡선 핸들에 치수를 부가합니다.

1. 스케치 편집 모드에서, 변수 PropertyManager의 자유곡선에서 탄젠트 구속을(를) 선택합니다.

2. 지능형 치수(치수/구속조건 도구 모음) 또는 도구 > 치수 > 지능형을(를) 클릭합니다.

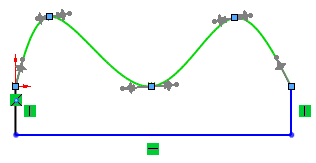

3. 자유곡선을 선택하여 핸들을 표시합니다.

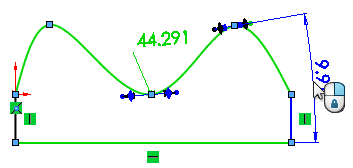

   탄젠트 크기 1 - 탄젠트 크기 2탄젠트 크기 2
   양끝의 핸들 중 하나를 클릭하여 치수를 기입합니다. 수정 대화 상자에서 치수를 설정합니다.

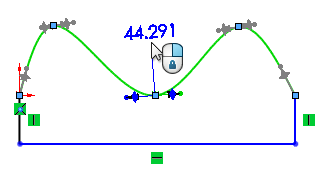

   탄젠트 방사 방향탄젠트 방사 방향
   양끝 중 하나와 수평선을 선택하고 클릭하여 치수를 기입합니다. 수정 대화 상자에서 치수를 설정합니다.
