줄무늬 선 표시

원하는 출력물이 나올 만큼 인쇄 해상도가 충분히 좋은지 판단하기 위해 모델에 줄무늬 선을 표시할 수 있습니다.

줄무늬 선은 Print3D PropertyManager가 열려 있을 때만 나타납니다.

RealView가 켜져 있을 경우 줄무늬 선을 범프 맵으로 볼 수 있습니다.

줄무늬 선을 표시하는 방법:

  1. 파일 > Print3D를 클릭합니다.
  2. PropertyManager의 설정 탭에서 인쇄 바닥에 정렬할 모델 면을 선택합니다.
  3. 미리보기 탭의 빌드 해석 아래에서 줄무늬 선 표시를 클릭합니다.

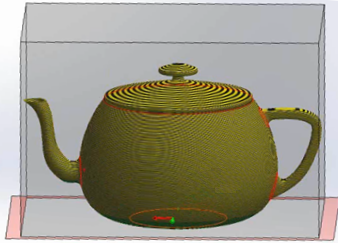

    줄무늬 선은 모델에 텍스처로 표시됩니다.

    기본 레이어 높이는 0.3mm이며 이는 비교적 빠른 프린터 속도의 낮은 프린터 해상도에 해당하는 것입니다.

  4. 선택적으로 줄무늬 크기 설정 필드에서 레이어 높이를 변경합니다.
  5. 줄무늬 선을 범프 맵으로 표시하는 방법:
    1. 지원이 필요한 면 표시를 지웁니다.
    2. 범프 맵으로 표시를 선택합니다.

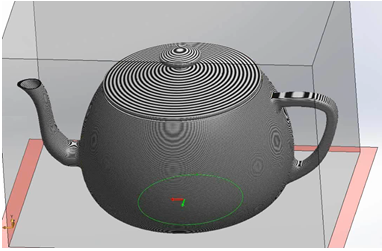

      범프 맵은 인쇄된 모델에서 세부 사항이 누락되는 곳을 표시할 수 있습니다.

  6. 을 클릭합니다.
