TolAnalyst™는 공차와 어셈블리 방법이 어셈블리의 두 피처 사이에 치수 스택업에 미치는 영향을 분석하는 공차 분석 도구입니다. 각 스터디의 결과로 알 수 있는 것은, 최소/최대 공차 스택, 최소/최대 곱합제곱근 (RSS) 공차 스택, 기여 피처와 공차 목록입니다.
TolAnalyst 치수의 색을 지정하려면 을 클릭합니다. 색상 개요 설정 아래에서, 를 선택합니다.
TolAnalyst 스터디
TolAnalyst는 공차 해석 (스터디라 칭함)을 실행합니다. 스터디는 다음과 같은 4단계를 거쳐 작성됩니다.
-

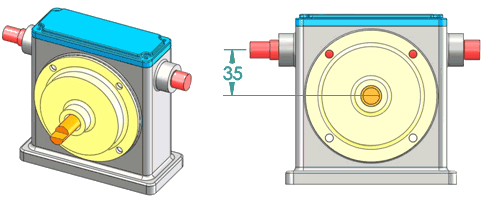

측정. 두 DimXpert 피처 사이에 선형 치수를 측정합니다.
-
어셈블리 시퀀스. 파트를 순서대로 선택하여 두 측정 피처 사이에 공차 체인을 설정합니다. 선택한 파트들은 "단순화된 어셈블리"를 형성합니다.
-
어셈블리 구속조건. 파트의 배치와 어셈블리 내에서의 구속조건을 정의합니다.
-
분석 결과. 최소/최대 최악의 경우 공차 스택을 평가하고 검토합니다.
