도면에서 모따기의 치수를 기입할 수 있습니다. 일반적인 치수 표시 속성 이외에도, 모따기 치수는 지시선 표시, 문자 표시, X 표시 등과 같은 추가 옵션을 가집니다.
X 표시는 두 개의 숫자로 표시되는 모따기 치수의 X 값입니다. 예를 들어, 1 X 45°(길이 X 각도), 45° X 1 (각도 X 길이), 1 X 1 (길이 X 길이), C1 (45° 모따기).
|

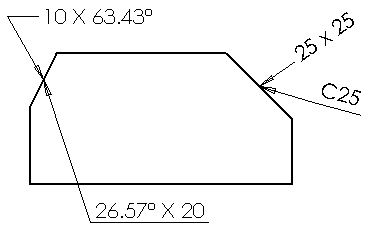

| 모따기 치수는 여러가지 문자 유형, 지시선, X 크기로 표시됩니다. |
모따기 치수의 공차 유형은 없음, 좌우 상칭, 대칭으로 제한됩니다.
에서 모따기 치수 지시선 표시, 문자 표시, X 표시 등에 대한 문서 기본값을 설정할 수 있습니다.
