Criação de traços de cobre como decalques

Para melhorar o desempenho, quando você usa Construir modelo para criar modelos de PCB a partir de arquivos PADS ou EDMD, o CircuitWorks pode representar os traços de cobre como imagens em vez da geometria física no arquivo de placa.

1. Abra um arquivo ECAD com traçados.
   Este exemplo usa Install_dir\CircuitWorksFull\Examples\PADS\preview.asc.
2. Clique no menu do aplicativo CircuitWorks , depois clique em Opções .
3. Defina o seguinte:
   1. Na página SOLIDWORKS Import, em Modelagem de layer condutora, selecione um dos seguintes:
      • Completo. Cria traços de cobre em todas as layers de modelo.
      • Somente as layers superior e inferior (mais rápido). Cria traços de cobre nas layers superior e inferior.
   2. Na página de Modelos, em Salvar os modelos criados pelo CircuitWorks nessas pastas, selecione uma pasta Decals.
      O local padrão da pasta é:

      C:\ProgramData\SOLIDWORKS\CircuitWorks\Decals\

   3. Clique em OK.
4. Clique em Construir modelo (seção SOLIDWORKS da guia Ferramentas).
5. Na caixa de diálogo CircuitWorks:
   1. Selecione Use trace decals instead of geometry.
      Quando selecionado, traços de cobre são salvos como arquivos bitmap na pasta Decals que você especificou anteriormente.
   2. Opcionalmente, selecione Store decal in model file.
      Quando selecionado, traços de cobre são incorporados diretamente no arquivo do modelo. Eles não são salvos como bitmaps de visualizações.
   3. Clique em Construir.
   O CircuitWorks cria a placa no software SOLIDWORKS.

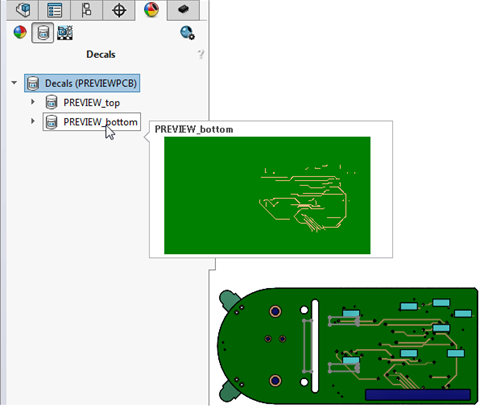

6. Para visualizar os traços de cobre, na guia DisplayManager, clique em Exibir decalques, depois passe o mouse sobre a visualização.
