Há diferenças sutis quando você adiciona os componentes de rota como peças da submontagem de rota ou da montagem de nível superior.
Quando os componentes de rota são parte da submontagem de rota
Quando os componentes de rota são adicionados durante a edição de uma rota, as peças são adicionadas como componentes da submontagem de rota. Os componentes que são parte da submontagem de rota podem ser movidos durante a edição de uma rota dimensionando o esboço 3D de rota. As dimensões de esboço 3D direcionam os locais dos PontosC e componentes de rota.

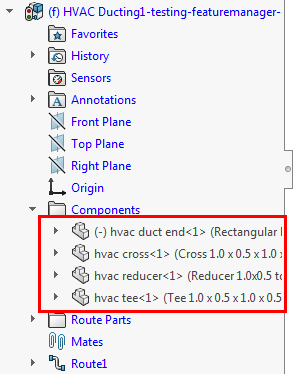

| Sem dimensões de esboço: |
Com dimensões de esboço: |
|
|
Os PontosC são ocultos para aumentar a clareza.
Quando os componentes de rota são parte da montagem de nível superior
Quando os componentes de rota são adicionados quando não se está editando a submontagem de rota, as peças são adicionadas como componentes da montagem de nível superior. Os componentes da montagem de nível superior não podem ser movidos durante a edição da rota. O dimensionamento do esboço 3D da rota não afetará a colocação de componentes da rota, mas pode ser usado para definir caminhos de rota específicos.
Para usar um componente de montagem de nível superior em uma rota, clique com o botão direito no PontoC do componente e selecione Adicionar à rota.

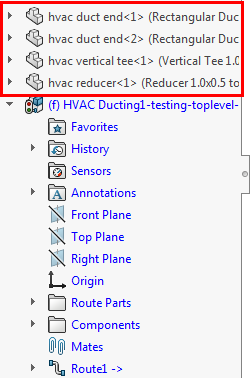

| Os componentes de rota totalmente definido por meio de posicionamentos antes do roteamento: |
Os segmentos de rota adicionados aos componentes de rota depois do roteamento: |
|
|
Os PontosC são ocultos para aumentar a clareza.
