Отображаются ссылки, которые необходимы, чтобы вставить данный элемент.
Когда вы определяете нагрузку или крепление и добавляете их в библиотеку, программа создает по меньшей мере один элемент в папке Ссылки Библиотеки. Папка Библиотечные ссылки отображает список всех вариантов выбора, связанных с определением библиотечного элемента нагрузки, крепления или соединения.
Например, когда определяется нагрузка, крепление или соединение, выбирается объект Нагрузка/Крепление/Соединение, справочная геометрия, чтобы определить направления (если применимо) и предоставляется числовое значение(я) для этой нагрузки, крепления или соединения. Когда вы добавляете элемент в библиотеку, программа создает объект в папке Библиотечные ссылки для каждого выбора, который вы сделали при определении характеристик элемента. Элементы, соответствующие значениям характеристик, создаются в папке Значения для библиотеки, как описано в следующем разделе.

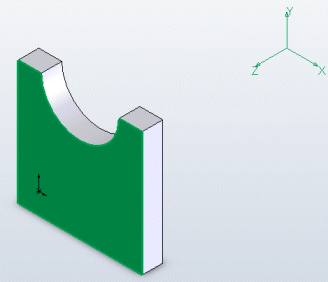

Рассмотрим следующий документ детали библиотеки.
|
|
Ограничение-1 определяется на выделенной грани таким образом, чтобы грань не двигалась ни в одном направлении (то есть, фиксирующее ограничение).
Когда Ограничение-1 добавлено в библиотеку, оно появится в качестве:
|
|
|
Сила-1 определяется на изогнутых поверхностях таким образом, чтобы ее радиальные и осевые составляющие (использующие Ось1 в качестве справочной) имели ненулевые значения
Когда Сила-1 добавляется в библиотеку, она появится в качестве:
|
|
|
RemoteLoads-1 определяются на выделенной грани используя Систему координат 1 в качестве справочной.
Когда RemoteLoads-1добавлены в библиотеку, они появляется как:
|
