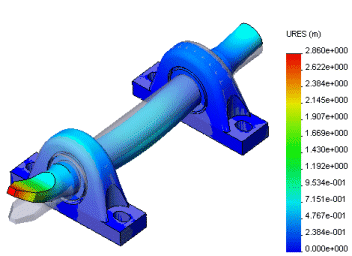

Отображение недеформированной формы модели на эпюре результатов

Для исследований конструкций можно наложить на деформированную форму недеформированный контур с управляемой прозрачностью для эпюры результатов.

  1. В дереве исследования Simulation нажмите правой кнопкой на значок эпюры исследования конструкции и выберите Настройки.
  2. Под Параметрами деформированной эпюры выполните следующие действия:
    1. Установите флажок Поместить модель на деформированную форму.
    2. Задайте полупрозрачный цвет и уровень.
  3. Нажмите .
