Создание зеркально отраженных экземпляров компонентов сборки

При зеркальном отражении компонента в сборках зеркальное отображение добавляется в качестве другого экземпляра, расположенного симметрично вокруг плоскости.

Создание зеркально отраженных экземпляров наиболее полезно для симметричных компонентов.

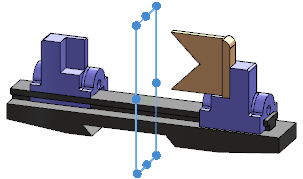

До зеркального отражения
После зеркального отражения

Для создания отраженного экземпляра и настройки ее ориентации выполните следующие действия.

  1. В открытом документе сборки выберите Зеркально отразить компоненты (панель инструментов Сборка) или Вставка > Зеркально отразить компоненты.
  2. В PropertyManager в разделе Выбор:
    1. В разделе Плоскость для зеркального отражения выберите плоскость или плоскую грань, относительно которой нужно провести зеркальное отражение.
    2. В разделе Зеркально отразить компоненты выберите один или несколько компонентов для зеркального отражения.
  3. Щелкните Далее .
  4. На стр. Шаг 2: На странице Настроить ориентацию окна PropertyManager, в разделе Ориентация компонентов выберите компонент, для которого требуется добавить зеркальное отраженный экземпляр.
  5. В группе Тип зеркального отражения нажмите Центр масс или Центр граничной рамки.
    Расположение зеркально отраженных компонентов в центре граничной рамки, как правило, более предпочтительно для несимметричных компонентов, так как граничная рамка не подвергается воздействию элементов компонентов.
  6. С помощью кнопок Переориентировать и просмотрите возможные варианты ориентации.
  7. Нажмите .
    Окно PropertyManager закроется, и новые экземпляры компонентов будут добавлены в сборку в зеркальном отражении относительно выбранной плоскости. В дерево конструирования FeatureManager добавится элемент ЗеркальныйКомпонент .

Отражение асимметричных компонентов

При зеркальном отражении асимметричного компонента в сборках рекомендуется использовать граничную рамку для расположения зеркально отраженного компонента относительно плоскости зеркального отражения. Такой подход дает лучшие результаты по сравнению с использованием центра массы.

При создании зеркально отраженного экземпляра асимметричного компонента ни одна из ориентаций не является истинным отражением; все они — перевернутые ориентации. Если требуется истинное отражение, создайте зеркально отраженное исполнение.
Зеркально отраженный экземпляр асимметричного компонента
Противолежащая версия асимметричного компонента

Создание зеркально отраженного экземпляра асимметричного компонента в сборке:

  1. Нажмите Зеркально отразить компоненты (панель инструментов "Сборка") или выберите Вставка > Зеркально отразить компоненты.
  2. В окне PropertyManager в разделе Выбранные выберите Плоскость симметрии и Зеркально отразить компоненты, затем нажмите Далее .
  3. Для параметра Тип зеркального отражения выберите один из следующих вариантов.
    Опция Описание
    Центр граничной рамки Размещает зеркальное отражение таким образом, что центр граничной рамки для выбранного компонента зеркально отражается относительно плоскости симметрии.
    Центр массы Размещает зеркальное отражение таким образом, что центр масс выбранного компонента зеркально отражается относительно плоскости симметрии.
  4. С помощью кнопок Переориентировать и просмотрите возможные варианты ориентации.
  5. Нажмите .
    Новый экземпляр асимметричного компонента будет добавлен в сборку в зеркальном отражении относительно выбранной плоскости.
