Вы можете независимо управлять максимальными и минимальными значениями результатов моделирования в эпюрах контура (автоматическое или определенное состояние). Можно выбрать цвет, отличный от цветового диапазона по умолчанию, для отображения результатов, не соответствующих настроенным границам.
В Параметры графика PropertyManager включены новые функции, позволяющие самостоятельно настроить максимальные и минимальные границы на эпюрах результата, а также управлять цветовыми контурами результатов.
|
Автоматически определенное максимальное значение
|
Выбирает максимальное ограничение на эпюре контура, рассчитанного программой. Чтобы установить максимальное значение для эпюры контура, снимите флажок.
|
|
Назначить цвет для переменных выше максимального значения
|
Применяет выбранный цвет (настроенный в  ) к областям модели со значениями результата, превышающими максимальное значение, установленное в настройке Макс.
. Чтобы улучшить видимость эпюры контура, можно выбрать цвет отличный от цветового диапазона, установленного по умолчанию для эпюры графика. Если такой цвет не указан для настройки Назначить цвет для переменных выше максимального значения, по умолчанию применяется серый цвет.
|
|
Автоматически определенное минимальное значение
|
Выбирает минимальное ограничение на эпюре контура, рассчитанного программой. Чтобы установить минимальное значение для эпюры контура, снимите флажок.
|
|
Назначить цвет для значений ниже минимального значения
|
Применяет выбранный цвет (настроенный в ) к областям модели со значениями результата, не достигающими минимального значения, установленного в настройке Мин.
. |
|

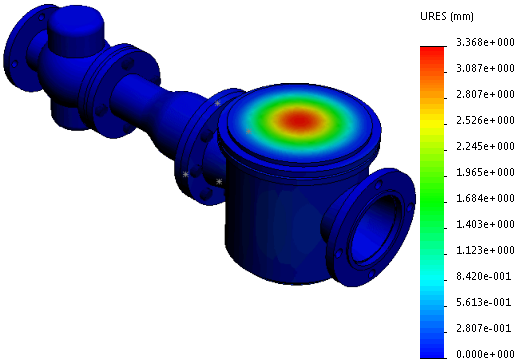

| Эпюра смещения, показанная с автоматически определенными максимальными и минимальными значениями. |
|

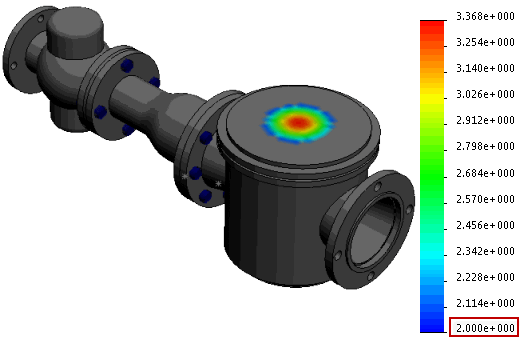

| Эпюра смещения, показанная с минимальным значением, установленного на 2,0 мм в Мин. . Области модели с результатами смещения менее 2 мм показаны в сером цвете, выбранном в . |
