Требования к геометрии - Колено трубы

Следующие элементы необходимы для компонента, используемого в качестве Колена в программе SOLIDWORKS Маршрут.

В именах маршрутных эскизов и размеров учитывается состояние регистра.

Дуга колена

  • Эскиз с именем ElbowArc
  • Дуга, представляющая собой осевую линию колена, с размерами:
    • BendRadius@ElbowArc
    • BendAngle@ElbowArc


Пример:

Маршрут

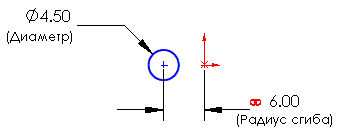

  • Эскиз:
    • с именем Маршрут
    • на плоскости, расположенной по нормали к одному концу дуги
  • Окружность, представляющая собой внешний диаметр колена с размеров по имени Diameter@Route
  • Размер между центром окружности и центром дуги:
    • с именем BendRadius@Route
    • связанный с BendRadius@ElbowArc


Пример:

Элемент

Элемент по траектории с использованием:
  • Маршрут в качестве Профиля
  • ElbowArc в качестве Пути
  • Параметр Тонкостенный элемент для определения толщины стенок


Пример:
