Le direzioni del materiale ortotropo per il componente sono definite in base alla geometria di riferimento selezionata.
Se una parte è costruita in modo da rendere impossibile definire una geometria di riferimento comune per l'intero componente, è necessario modellarla come parti differenti per definire correttamente le direzioni ortotrope.
La geometria di riferimento è selezionato nella finestra di dialogo Materiale quando si seleziona Ortotropico elastico lineare per Tipo di modello.
Si considerino ad esempio le piegature della parte illustrata nella seguente figura:
È necessario modellare questa parte come due parti: il cilindro e il foglio planare. Quindi, è possibile utilizzare un piano come geometria di riferimento per definire le direzioni del materiale ortotropo per il foglio planare e l'asse del cilindro come geometria di riferimento per il cilindro.
|
|

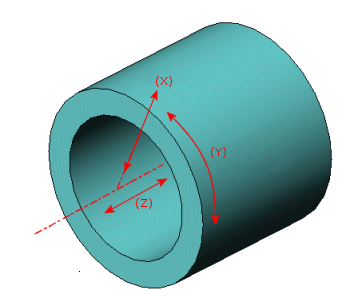

| Le direzioni radiale (X), tangenziale (Y) e assiale (Z) per un materiale ortotropo quando viene utilizzato un asse come geometria di riferimento.
|

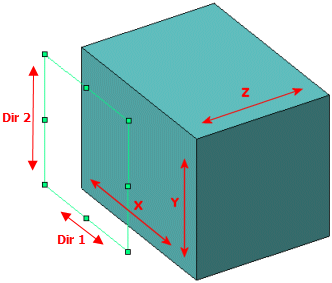

Quando un piano (o una faccia piana) è usato come geometria di riferimento, Dir 1 del piano si allinea alla direzione materiale X, Dir 2 del piano alla direzione materiale Y e la normale al piano alla direzione materiale Z. La tabella elenca l'orientamento della direzione rispetto al sistema di coordinate globale, quando si seleziona uno dei piani Frontale, Destro o Superiore come geometria di riferimento.
| Faccia frontale |
Dir 1 si allinea alla direzione X globale.
Dir 2 si allinea alla direzione Y globale.
La normale al piano si allinea alla direzione Z globale.
|
| Destra |
Dir 1 si allinea alla direzione Y globale.
Dir 2 si allinea alla direzione Z globale.
La normale al piano si allinea alla direzione X globale.
|
| Superiore |
Dir 1 si allinea alla direzione Z globale.
Dir 2 si allinea alla direzione X globale.
La normale al piano si allinea alla direzione Y globale.
|
Per identificare Dir 1 e Dir 2 del piano di riferimento, selezionare il piano come geometria di riferimento quando si applicano vincoli o carichi e si seleziona Mostra anteprima.
|
