È possibile scegliere le opzioni di ordinamento per le distinte di taglio tramite un menu di scelta rapida al livello superiore della cartella Distinta di taglio
e tramite la scheda Proprietà del documento.
È possibile raccogliere i corpi identici e scegliere le facce e le funzioni da escludere nell'ordinamento. Questa opzione raccoglie tutti i corpi in una cartella Elenco elementi
geometricamente uguali, ma generati da funzioni diverse. Per esempio, i cilindri creati tramite funzioni di estrusione o rivoluzione, ma uguali in volume.
Per utilizzare l'ordinamento delle distinte di taglio:

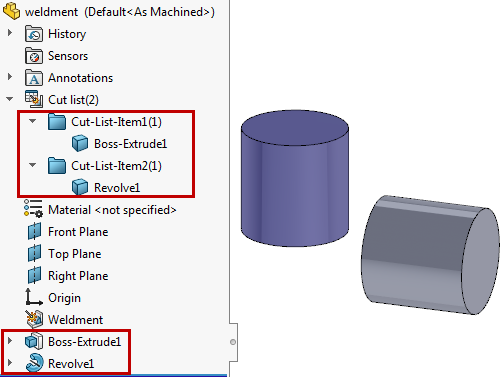

In questo modello, i corpi Estrusione1 e Rivoluzione1 hanno lo stesso volume, ma vengono visualizzati in cartelle Elenco elementi .
Effettuare una delle seguenti operazioni:
-
Nell'albero di disegno FeatureManager, fare clic con il pulsante destro del mouse sul livello superiore della cartella Distinta di taglio e scegliere Opzioni ordinamento distinta di taglio. In Opzioni di ordinamento, selezionare Raccogli corpi identici e fare clic su
.
-
Fare clic . In Opzioni distinta di taglio, selezionare Raccogli corpi identici.
Per mantenere l'opzione
Raccogli corpi identici nella finestra di dialogo
Proprietà del documento, creare un modello con questa opzione selezionata. Quando si creano nuove parti di saldatura con questo modello, il software cerca automaticamente i corpi identici nelle cartelle
Elenco elementi .

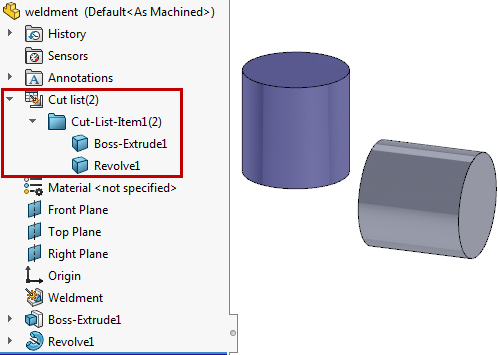

Entrambi i corpi sono ora nella stessa cartella Elenco elementi .
Per scegliere le facce e le funzioni da escludere:

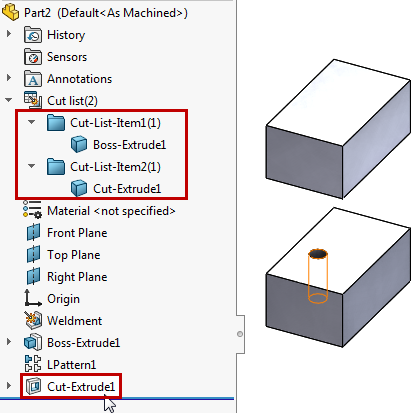

In questo modello, il corpo Ripetizione a L1 è stato creato da Estrusione-Estrusione1, quindi Taglio-Estrusione1 è stato aggiunto a un'istanza di ripetizione. Si intende escludere la geometria di funzione Taglio-Estrusione1 dall'ordinamento della distinta di taglio.
- Nell'albero di disegno FeatureManager, fare clic con il pulsante destro del mouse sul livello superiore della cartella Distinta di taglio e scegliere Opzioni ordinamento distinta di taglio.
- Nel PropertyManager, in Facce/Funzioni da escludere, selezionare Taglio-Estrusione1 dall'albero di disegno FeatureManager.
È possibile selezionare funzioni dall'albero di disegno FeatureManager o facce dai corpi nell'area grafica. Questa opzione è utile per la raccolta dei corpi generati da materiale di inventario identico ignorando funzioni come i fori, i raccordi e gli smussi.
- Fare clic su .

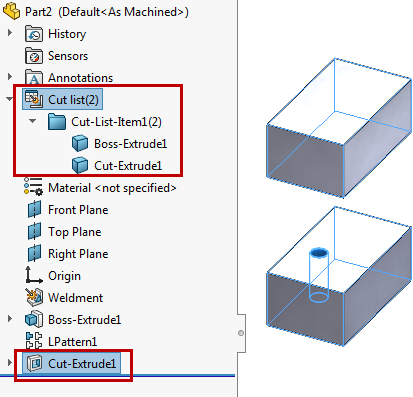

I corpi Estrusione-Estrusione1 e Taglio-Estrusione1 appaiono in un'unica cartella Elenco elementi . La geometria di funzione Taglio-Estrusione1 è stata esclusa durante il confronto tra i corpi nel processo di ordinamento delle distinte di taglio.
