Utilice la pestaña Lista de materiales para ver las LDM etiquetadas. Este tipo de LDM se pueden guardar desde LDM calculadas y LDM de SOLIDWORKS.
Para ver una LDM calculada:

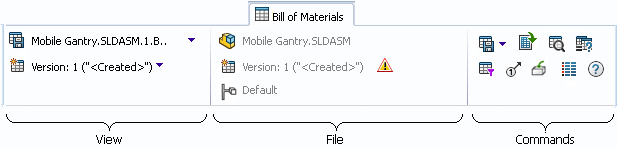

En su almacén de archivos local, seleccione un ensamblaje o dibujo de SOLIDWORKS. En la pestaña Lista de materiales, en LDM, seleccione el icono
de una LDM etiquetada o el icono de una LDM etiquetada de SOLIDWORKS
.
Archivo
Información sobre el archivo asociado a la LDM etiquetada.
|
Origen
|
(Sólo lectura) El ensamblaje o dibujo asociado a la LDM etiquetada. |
|
Versión de origen
|
(Sólo lectura) Versión del archivo asociado. El icono Actualizar versión de origen al final del campo de texto se muestra como
 si existe una versión más actualizada del archivo de origen y significa que puede actualizar los datos de la LDM etiquetada para que coincidan.
El icono Actualizar versión de origen aparece como  si hay una LDM etiquetada asociada a la versión sobrescrita del archivo de origen.
Si se muestra como  , significa que la LDM etiquetada se basa en la última versión del archivo de origen.
|
|
Configuración
|
(Sólo lectura) Configuración del archivo asociado. |
Propiedades de tabla de LDM
Una LDM etiquetada tiene la misma configuración de columnas que la LDM de la cual deriva. Éstas son las columnas de LDM predeterminadas. Es posible que el administrador haya configurado una plantilla de LDM con una visualización de columna diferente.
|
Nombre del archivo
|
Nombre de archivo del componente de ensamblaje. |
|
Configuración
|
Nombre de una configuración en el ensamblaje. |
|
Número de pieza
|
Número de pieza definido en el componente. |
|
Cant.
|
Cantidad del componente para esta configuración. |
|
Estado
|
Estado del archivo del componente en SOLIDWORKS PDM. |
|
Descripción
|
Descripción del componente del archivo. |
|
Revisión
|
Número de revisión del archivo del componente en SOLIDWORKS PDM. |
Menús contextuales
Los menús contextuales en la tabla de LDM facilitan la edición de las LDM etiquetadas.
Haga clic con el botón derecho del ratón en un encabezado de columna para tener acceso a los comandos que puede usar para modificar el diseño de columna.
|
Insertar
|
Le permite insertar columnas escogiendo Columna derecha o Columna izquierda. |
|
Ocultar columna
|
Oculta la columna seleccionada. |
|
Mostrar columna
|
Muestra las columnas ocultas y la columna seleccionada. |
|
Mostrar todo
|
Muestra todas las columnas ocultas. |
|
Actualizar columna
|
Muestra el cuadro de diálogo Actualizar, donde puede modificar el nombre, la alineación y el ancho predeterminado de la columna seleccionada. |
|
Eliminar columna
|
Elimina una columna que se ha agregado a la LDM. Las columnas agregadas se identifican por  .
|
Haga clic con el botón derecho del ratón en la lista de LDM para seleccionar un archivo y mostrar los siguientes comandos.
|
Examinar en una nueva ventana
|
Abre una ventana nueva del Explorador con el archivo seleccionado como el archivo seleccionado en el panel superior de la nueva ventana. |
|
Examinar
|
Cambia el foco en la sección superior del panel derecho al archivo seleccionado. Si el archivo seleccionado es un dibujo o ensamblaje, se muestra la LDM para el archivo. |
|
Cambiar tamaño de vista preliminar de miniaturas
|
Cambia el tamaño de las vistas preliminares de miniaturas a Pequeño, Medio o Grande. De forma predeterminada, está seleccionado Medio. Cuando selecciona el tamaño en una tabla, SOLIDWORKS PDM configura el mismo tamaño en las tablas y en las pestañas correspondientes. Es posible que las vistas preliminares de miniaturas de archivos que no son de SOLIDWORKS no queden nítidas al seleccionar Medio o Grande.
|
|
Insertar
|
Inserta filas en blanco en la LDM:- Fila en la parte superior inserta una fila encima de la fila selecciona, al mismo nivel en la jerarquía.
- Fila en la parte inferior inserta una fila debajo de la fila selecciona, al mismo nivel en la jerarquía.
- Fila secundaria inserta una fila debajo de la fila seleccionada, como secundaria de la fila seleccionada.
|
|
Copiar
|
Copia la fila seleccionada. |
|
Pegar
|
Si copia una fila, se pega en la ubicación del cursor. |
|
Eliminar
|
Elimina la fila seleccionada. Sólo disponible para las filas que ha agregado.
|
|
Ocultar fila
|
Oculta la fila seleccionada. |
|
Mostrar fila
|
Muestra las filas ocultas y las filas seleccionadas. |
|
Mostrar todo
|
Muestra todas las filas ocultas. |
