通过显示状态控制贴图和布景

您可以定义显示状态来使用不同的贴图和布景实例。

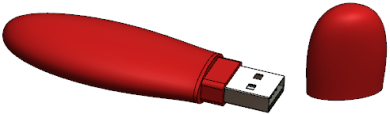

1. 打开驱动器盘符：\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\model_display\usb_drive1\usb_drive1.sldasm。

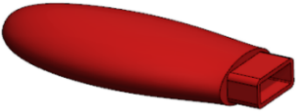

2. 在 FeatureManager 设计树中，右键单击 usb_case1，然后单击打开零件 。



3. 添加名为 Barcode 的显示状态并对其自定义：
   1. 单击 FeatureManager 设计树顶部的 。
      将出现显示窗格。



   2. 在显示窗格中右键单击，然后单击添加显示状态 。
   3. 为出现在顶部的字段名称键入 Barcode。
   4. 选择 DisplayManager 选项卡。
   5. 单击查看 Decals ，然后单击打开贴图库。
   6. 在任务窗格中，将条码贴图拖动到 Case_body。
      当您拖动贴图并将其放置在零部件上时，操纵杆将出现在贴图上方。您可以使用操纵杆改变贴图的方向和对齐。
   7. 在贴图 PropertyManager 中，在显示状态下，选择此显示状态，然后单击 。
   8. 在图形区域中右键单击，然后单击编辑布景 。
   9. 在任务窗格中，单击演示布景并将厨房背景布景拖动到图形区域。
   10. 单击 。



4. 添加另一名为 Designed_with_SOLIDWORKS 的显示状态并对其自定义。
   1. 在显示窗格中右键单击，然后单击添加显示状态 。
   2. 对于出现在顶部的字段名称，请键入 Designed_with_SOLIDWORKS。
   3. 在 DisplayManager 中，右键单击条码 1，然后单击删除。
   4. 在贴图 PropertyManager 中，单击打开贴图库。
   5. 在任务窗格中，将使用 SOLIDWORKS 设计贴图拖动到 Case_body。
   6. 在 Decals PropertyManager 的显示状态下，选择此显示状态，然后单击 。

   7. 在图形区域中右键单击，然后单击编辑布景 。
   8. 在任务窗格中，单击演示布景，然后将工厂背景布景拖动到图形区域。
   9. 单击 。

5. 在 ConfigurationManager 选项卡的显示状态下，双击条码和 Designed_with_SOLIDWORKS 以在显示状态之间更改。
6. 在渲染工具 CommandManager 中，单击显示状态目标 。
   显示状态目标对话框将出现。
   当您在显示状态之间进行更改时，将在显示状态目标对话框中选定激活显示状态。 这在删除或自定义激活显示状态下的贴图及布景很有帮助。
