Treehouse 用户界面

Treehouse 工具

整屏显示全图 放大或缩小以使您可以看到整个层次关系。
将新文档保留在屏幕上 当您的层次关系扩展并超过工作区域的限制时，将 Treehouse 设置为自动平移，以包括新节点。
新建 生成一个新 Treehouse 文件。
打开 打开一个现有的 Treehouse (.asmtree) 文档。
Save 将文档保存为 .asmtree 文件。
输出至 SOLIDWORKS 文档 利用您创建的层次关系从节点创建 SOLIDWORKS 零件、装配体和工程图文档。
在 Excel 中打开 在 Microsoft Excel 中打开 Treehouse 结构。 在在 Excel 中打开对话框中，您可选择：
  • 打开结构。 在 Microsoft Excel 中打开整个 Treehouse 结构。 零件和装配体显示在缩进列表中。
  • 仅打开零件。 在 Microsoft Excel 中仅打开 Treehouse 结构中的零件。

Microsoft Excel 将打开整个结构或零件的电子表格。 电子表格中包括的列为文档名称、活动配置和数量。 每个文件属性显示在其自身列中。 复制零件的数量值为结构中的每个实例显示。
打印 将 Treehouse 结构打印在纸上或打印为 PDF。 系统将打印到结构的范围。
Treehouse 帮助

Treehouse 映射

Treehouse 映射显示层次关系。 如果整个层次关系在工作区域中不可见，则出现橘色框，显示哪个区域当前可见。 单击箭头以最小化映射。

节点

零件、装配体和工程图节点显示实例数、文件名称和配置名称等信息。 要查看这些显示，请将指针在节点上稍作停留。

A 显示零部件的实例记数，包括已压缩实例。 单击以进行编辑。
B 显示已压缩零部件实例的数量。 单击以进行编辑。 增加数字以压缩其他实例。
C 当零件或装配体具有参考工程图，并且选定 Treehouse 选项中的将工程图放入抽屉中时显示。 单击以显示工程图节点。
D 显示文件名称。 您可在属性对话框中编辑文件名或双击名称来编辑文件名。
E 激活配置名称。 您可以在配置对话框中添加配置。
F 打开配置对话框。
G 打开属性对话框。

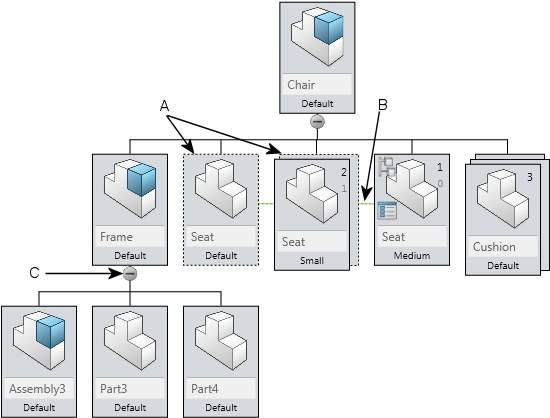

其他用户界面元素

A 压缩实例。
B 相同零部件的不同配置。
C 展开或折叠子零部件。 Shift+单击以展开或折叠所有子零部件，包括子装配体。
