Ovládání nálepek a scén pomocí stavů zobrazení

Můžete definovat stavy zobrazení pro použití různých instancí nálepek a scén.

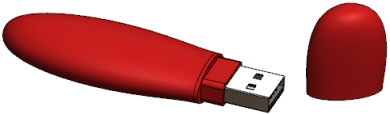

1. Otevřete soubor písmeno jednotky:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\model_display\usb_drive1\usb_drive1.sldasm.

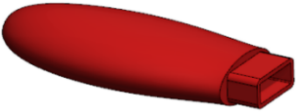

2. Ve stromu FeatureManager klikněte pravým tlačítkem na usb_case1 a pak na Otevřít díl .



3. Přidejte stav zobrazení s názvem Barcode (Čárový kód) a přizpůsobte ho:
   1. Klikněte na v horní části stromu FeatureManager.
      Zobrazí se podokno zobrazení.



   2. Klikněte pravým tlačítkem na Panel zobrazení a vyberte Přidat stav zobrazení .
   3. Do pole, které se zobrazí nahoře, zadejte jako název Barcode.
   4. Vyberte záložku DisplayManager .
   5. Potom klikněte na Zobrazit nálepky a Otevřít knihovnu nálepek.
   6. V podokně úloh přetáhněte nálepku Čárový kód na Case_body.
      Když přetáhnete nálepku a umístíte ji na součást, zobrazí se nad nálepkou manipulátor. S použitím manipulátoru můžete změnit směr a zarovnání nálepky.
   7. Ve správci PropertyManager Nálepky v části Stavy zobrazení vyberte Tento stav zobrazení a klikněte na .
   8. Klikněte pravým tlačítkem myši v grafické ploše a vyberte Upravit prostředí .
   9. V podokně úloh klikněte na Prezentační prostředí a přetáhněte scénu Pozadí kuchyně do grafické plochy.
   10. Klepněte na .



4. Přidejte nový stav zobrazení s názvem Designed_with_SOLIDWORKS (Navrženo_v_SOLIDWORKS) a přizpůsobte ho.
   1. Klikněte pravým tlačítkem na Panel zobrazení a klikněte na Přidat stav zobrazení .
   2. Jako název pole, které se zobrazí nahoře, zadejte Navrženo_v_SOLIDWORKS.
   3. Ve stromu DisplayManager klikněte pravým tlačítkem na čárový kód1 a klikněte na Odstranit.
   4. Ve správci PropertyManager Nálepky klikněte na Otevřít Knihovnu nálepek.
   5. V podokně úloh přetáhněte nálepku Navrženo v SOLIDWORKS na Case_body.
   6. Ve správci PropertyManager Nálepky v části Stavy zobrazení vyberte Tento stav zobrazení a klepněte na .

   7. Klikněte pravým tlačítkem myši v grafické ploše a vyberte Upravit prostředí .
   8. V podokně úloh klikněte na Prezentační prostředí a přetáhněte scénu Pozadí továrny do grafické plochy.
   9. Klepněte na .

5. Na záložce ConfigurationManager v části Stavy zobrazení klikněte dvakrát na Čárový kód a Navrženo_v_SOLIDWORKS pro přepínání mezi stavy zobrazení.
6. Ve správci CommandManager Nástroje rendrování klikněte na Zobrazit cíl stavů .
   Zobrazí se dialog Zobrazit cíl stavu.
   Když se přepnete mezi stavy zobrazení, vybere se aktivní stav zobrazení v dialogu Zobrazit cíl stavu. To je užitečné pro odstranění nebo přizpůsobení nálepek a scén v aktivním stavu zobrazení.
