Prvek Nabalit vytváří geometrii na každé ploše

Prvek Nabalit umožňuje vytvořit geometrii na libovolném typu plochy. Nejen že můžete nabalit skicu na všechny typy plochy, můžete nabalit skicu na více ploch. Předtím prvek Nabalit fungoval pouze s válcovými a kuželovými plochami a bylo možné pracovat současně pouze s jednou plochou.

Můžete vybrat mezi dvěma metodami vytvoření nabalení. Metoda Analyticky zachovává starší chování, kdy můžete nabalit skicu kompletně okolo válce nebo kužele. Metoda Povrch splajnu nabalí skicu na libovolný typ plochy. Omezení této metody je v tom, že nepodporuje nabalení okolo modelu.

Metoda Analyticky		Metoda Povrch splajnu

Správce PropertyManager a náhled byly rovněž přepracovány. Možnosti ve správci PropertyManager jsou uvedeny v logičtějším pořadí s velkými ikonami, což pomáhá rozlišit mezi různými dostupnými typy nabalení. Náhled zobrazuje tečkované vodítko ukazující místo, kde nabalení začíná na cílové ploše.

Postup nabalení geometrie na libovolnou plochu:

1. Otevřete soubor písmeno jednotky:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\parts\iron.sldprt.



2. Klikněte na ikonu Nabalit (panel nástrojů Prvky) nebo na nabídku Vložit > Prvky > Nabalit.

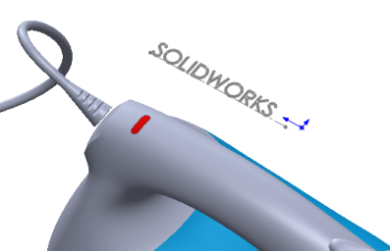

3. V grafické ploše vyberte skicu SOLIDWORKS.
4. Ve správci PropertyManager:
   1. Jako Typ nabalení vyberte Vyrazit .
   2. Jako Metoda nabalení vyberte Povrch splajnu .

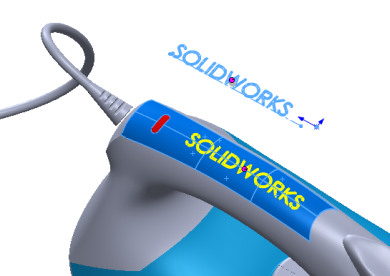

5. Vyberte plochy podél horního držadla žehličky. Je jich celkem šest.

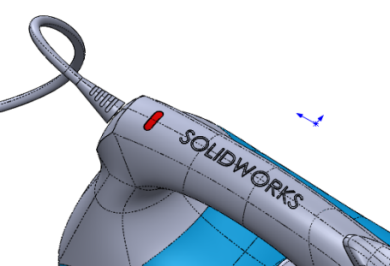

6. Ve správci PropertyManager v části Parametry nabalení nastavte Tloušťka na 2mm a klikněte na .
