Das Kühlungs-Analysemodul wurde verbessert.
Es ist jetzt eine Lösungsoption für das Kühlungs-Analysemodul verfügbar, die eine Simulation der Kühlkreisläufe mit mehreren Ein- und Auslässen ermöglicht. Alle Seitengänge ohne Einlässe oder Auslässe werden als Sackgassen angesehen. Wählen Sie unter Randbedingungen die Option Feld Kühlmittelfluss aus.
 |
| Roter Pfeil: Einlass; blauer Pfeil: Auslass; X: Sackgasse |
Nach Abschluss der Analyse von Feld Kühlmittelfluss sind neue Optionen für die Ergebnisdarstellung für Kühlmittel-Fließgeschwindigkeit und Kühlmitteldruck verfügbar.
 |

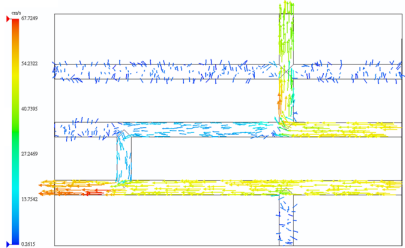

| Fließgeschwindigkeit von Kühlsystemen |
 |

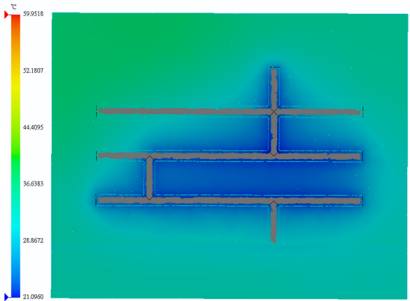

| Gussformtemperatur am Ende der Kühlung |
Die Werkzeug-Öffnungsdauer ist in den Berechnungen des Kühlungs-Solvers enthalten. Dadurch wird der Kühlmittelumlauf bei geöffnetem Werkzeug berücksichtigt. Die Öffnungszeit ist unter der Übersicht Zykluszeit im Bericht aufgeführt.
