Controllo di decalcomanie e scenografie per stato di visualizzazione

È possibile definire gli stati di visualizzazione per l'uso di istanze diverse di decalcomanie e scenografie.

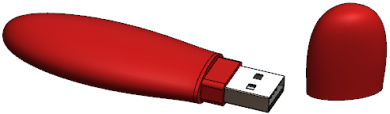

1. Aprire lettera dell'unità:\Utenti\Pubblica\Documenti pubblici\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\model_display\usb_drive1\usb_drive1.sldasm.



2. Nell'albero di disegno FeatureManager, fare clic con il pulsante destro del mouse su usb_case1 e quindi scegliere Apri parte .



3. Aggiungere uno stato di visualizzazione con nome Codice barra e personalizzarlo:
   1. Fare clic su in alto nell'albero di disegno FeatureManager.
      Appare il pannello di visualizzazione.



   2. Fare clic con il pulsante destro del mouse nel pannello di visualizzazione e selezionare Aggiungere stato di visualizzazione.
   3. Digitare Codice barra per il nome del campo che appare nella parte superiore.
   4. Selezionare la scheda DisplayManager .
   5. Fare clic su Visualizza decalcomanie e su Aprire la libreria delle Decalcomanie.
   6. Nel Task Pane, trascinare la decalcomania Codice barra in Case_body.
      Quando si trascina la decalcomania e la si posiziona sul componente, sopra la decalcomania appare un manipolatore. È possibile cambiare la direzione e l'allineamento della decalcomania che utilizza il manipolatore.
   7. Nel PropertyManager Decalcomanie, in Stati di visualizzazione, selezionare Questo stato di visualizzazione e fare clic su .
   8. Nell'area grafica, fare clic con il pulsante destro del mouse e scegliere Modifica scenografia .
   9. Nel Task Pane, fare clic su Scenografie da presentazione e trascinare la scenografia Sfondo cucine nell'area grafica.
   10. Fare clic su .



4. Aggiungere un altro stato di visualizzazione con nome Disegnato_con_SOLIDWORKS e personalizzarlo.
   1. Fare clic con il pulsante destro del mouse nel pannello di visualizzazione e scegliere Aggiungere stato di visualizzazione .
   2. Digitare Disegnato_con_SOLIDWORKS per il nome del campo che appare in alto.
   3. Nel DisplayManager, fare clic con il pulsante destro del mouse su barcode1 e quindi scegliere Cancella.
   4. Nel PropertyManager Decalcomanie, fare clic su Aprire la libreria delle Decalcomanie.
   5. Nel Task Pane, trascinare la decalcomania Disegnato con SOLIDWORKS nel Case_body.
   6. Nel PropertyManager Decalcomanie, in Stati di visualizzazione, selezionare Questo stato di visualizzazione e .

   7. Nell'area grafica, fare clic con il pulsante destro del mouse e scegliere Modifica scenografia .
   8. Nel Task Pane, fare clic su Scenografie da presentazione e trascinare la scenografia Officina (con sfondo) nell'area grafica.
   9. Fare clic su .

5. Nella scheda ConfigurationManager , in Stati di visualizzazione, fare doppio clic su Codice barra e su Disegnato_con_SOLIDWORKS per passare da uno stato di visualizzazione all'altro.
6. Nel CommandManager Strumenti di rendering, fare clic su Destinazione stati di visualizzazione .
   Appare la finestra Destinazione stato di visualizzazione.
   Quando si passa da uno stato di visualizzazione all'altro, lo stato di visualizzazione attivo viene selezionato nella finestra Destinazione stato di visualizzazione. Questo è utile per eliminare o personalizzare le decalcomanie e le scenografie nello stato di visualizzazione attivo.
