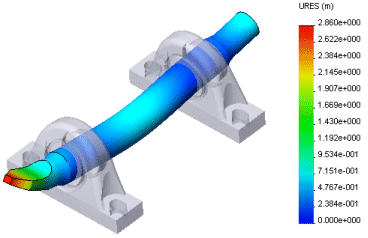

非表示、または除外されたボディの構成部品を備えたアセンブリの結果をプロットする場合、透明度のレベルを調整した透明色で非表示部品、または除外されたボディを表示することによって、アセンブリ全体の関連する構成部品上で結果を表示することができます。
- 1 つまたは複数の非表示構成部品を持つアセンブリ ドキュメントで、目的の結果をプロットします。
- プロット アイコンを右クリックしてプロット オプション
を選択します。
- PropertyManager で、非表示のボディを表示（Show hidden bodies）または除外されたボディを表示（Show Excluded bodies）を選択します。
- 以下のいずれかを選択します:
-
半透明 (単一色)（Translucent (Single color)）: 選択した単一色ですべての非表示部品を表示します。スライダーをドラッグして透明度を調整することができます。
-
半透明 (部品色)（Translucent (Part colors)）: すべての非表示部品をそれぞれのシェーディング モード色で表示します。スライダーをドラッグして透明度を調整することができます。
-
をクリックします。
