点-面接触

点-面間の接触について:

• 面の初期接触を必要としません。
• ソース面およびターゲット面間に互換性のあるメッシュを必要としません。
• セット1(Set 1)エンティティとして頂点、エッジ、および面を許可します。
• 静解析スタディ、非線形スタディ、および熱伝導解析スタディでは、接触（No Penetration）接触タイプで接触理論を使用できます。静的解析および非線形解析の場合は、この接触タイプにより、ソース面とターゲット面の干渉が防止されますが、それぞれが相互に遠ざかり、ギャップが生成されることは許可されます。熱伝導問題の場合は、熱抵抗（Thermal Resistance）オプションを使用できます。
• 一般的に、面-面（Surface to Surface）接触は、より高い精度が得られますが、2つの面間の接触領域が非常に小さくなる場合や、線または点まで縮小される場合は、点-面（Node to Surface）オプションを使用したほうが、良好な結果が得られます。
• 図に、互換性のないメッシュを伴う2つの面で発生する可能性のある変形を示します。

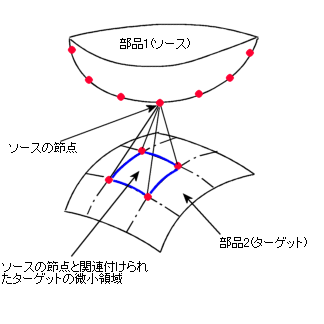

• ソフトウェアでは、ソースにある各節点についてターゲットにある要素面を1つまたは複数割当てます。


  プログラムは、 ソース セットとターゲット面の候補を内部的に選択します。それらは、接触セット(Contact Set) PropertyManagerで、セット 1(Set 1)と セット 2(Set 2 )エンティティを使用して定義されます。
• 面接触:干渉を抑止しますが、分離を許容します。
