アセンブリ ファイル内の部品表（Bills of Materials in Assembly Documents）

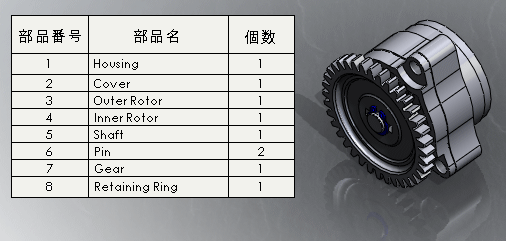

アセンブリ ファイル内に部品表（BOM）を作成できます。

アセンブリ内にBOMを作成するには、挿入 > テーブル > 部品表 をクリックします。PropertyManagerでパラメータを設定し、グラフィックス領域をクリックしてBOMを配置します。

BOMがFeatureManager デザイン ツリーのテーブル（Tables） フォルダー に表示されます。BOMと対応するコンフィギュレーションの名前が、BOMフィーチャーの横に表示されます。

アセンブリBOMを作成してアセンブリを保存した後、このBOMを参照図面に挿入することができます。 オプションで、アセンブリ部品表を図面部品表にリンクさせることができます。
