注記の配置(Positioning Notes)

注記を次の方法で配置することができます:
  • 選択された注記の位置を、注記 PropertyManager のパラメータ(Parameters)からスクリーンに表示(Display on the screen)を選択して指定できます。
  • 注記を選択し、エンティティ移動(Move Entities) (スケッチ ツールバー)を選択して注記を移動します。 また、座標値の変更を指定したり、スナップを使って新しい位置に注記をスナップすることも可能です。
  • 注記をドラッグして移動します。
  • 注記 PropertyManager の テキスト フォーマット セクションで、注記テキストの垂直整列を設定します。
  • 矩形を使用して、注記の位置を指定します。

注記の配置をX-Y座標で指定

選択された注記の位置を、注記 (Note) PropertyManager のパラメータ (Parameters) からスクリーンに表示 (Display on the screen) を選択して指定できます。

注記の位置をスクリーン上の X-Y 座標系で指定するには:

  1. 注記を選択します。
  2. 注記 PropertyManagerで、パラメータから スクリーンに表示を選択します。
    座標系のフィールド がグラフィックス領域に現れます。
  3. 表示された XYフィールドで、選択された注記のXY座標を変更します。図面シートの左下角が (0,0) 位置になります。
  4. 注記以外をクリックし、座標系のフィールドを閉じます。
    注記を選択し、 注記 PropertyManagerからスクリーンに表示を選択すると、以降選択するすべての注記においてXY座標フィールドが表示されます。

移動による注記の配置の指定(Specifying Note Position Using Move)

エンティティの移動 ツールを使用して注記を新しい場所に移動できます。

注記エンティティを移動するには:

  1. 注記を右クリックし、エンティティの移動を選択します。
  2. 移動 PropertyManager から次を選択します:
    • X/Yを選択し、相対XY座標を入力します。
      ここで入力するXY座標は注記の現在の座標からの正または負の座標です。
    • 始点/終点 とグラフィックス領域から 始点 を選択し、マウスを移動して注記の最終的な位置をクリックします。
      From/To を選択した後、注記を右クリックして クイック スナップ オプションを選択し、位置を選択することもできます:
      • 点にスナップ
      • 中心点にスナップ
      • 中点にスナップ
      • 四分円スナップ
      • 交点にスナップ
      • 一番近くにスナップ
      • 点に水平/垂直にスナップ
      • グリッドにスナップ

注記テキストを垂直に整列する(Aligning Note Text Vertically)

注記 PropertyManager の テキスト フォーマット セクションで、注記テキストの垂直整列を設定します。

注記テキストの垂直整列を設定するには:

  1. 注記を選択します。
  2. 注記 PropertyManager の テキスト フォーマット セクションで、次のいずれかを選択します:
    • 上に整列
    • 中心に整列
    • 下に整列

注記の位置指定に矩形を使用(Using a Rectangle to Position a Note)

矩形を使用して注記を配置するには:

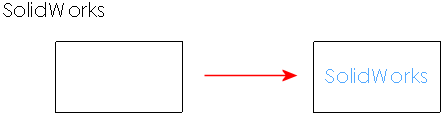

注記と矩形を選択し、注記を右クリックし、矩形の中心にスナップ (Snap to Rectangle Center) を選択することにより、矩形を使用して注記を配置できます。
