アセンブリ構成部品の反対側バージョンの作成

アセンブリで構成部品をミラーすると、平面に対して対称に配置されたその構成部品の反対側バージョンを作成できます。

反対側バージョンの作成は、非対称構成部品の真のミラーになります。反対側バージョンは、新しいファイルかシード構成部品ファイルの参照コンフィギュレーションとして保存できます。

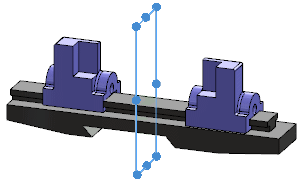

ミラー前

ミラー後

反対側バージョンを作成するには:

開いているアセンブリドキュメントで、構成部品パターン（直線パターン）（Linear Component Pattern） > 構成部品のミラー（Mirror Components）（アセンブリツールバー）、または挿入（Insert） > 構成部品のミラー（Mirror Components）をクリックします。
PropertyManager のステップ 1: 選択（Step 1: Selections）ページで:
1. ミラー平面（Mirror Plane）に、ミラーコピーの基準とする平面または平坦な面を選択します。
2. ミラーコピーする構成部品（Components to Mirror）では、構成部品を 1 つ以上選択します。
3. 次へ（Next）をクリックします。
PropertyManager のステップ2: 表示方向指定ページで:
1. 構成部品の表示方向を指定（Orient Components）で反対側バージョンを作成する構成部品を選択します。
2. 反対側バージョンを作成をクリックします。

  Ctrl キーを押したままリストのアイテムをクリックし、ミラーする構成部品を指定することもできます。

  アイコンがアイテムの隣に表示され、反対側バージョンが作成されることが示されます。
  サブアセンブリをミラーする場合、その一部の構成部品でコピーを作成し、その他で反対側バージョンを作成するように指定できます。サブアセンブリを選択してをクリックします。続いてコピーする構成部品を選択し、をクリックしてアイコンを削除します。例えば、反対側バージョンがこのサブアセンブリとその2つの構成部品で作成されます。コピーが中間の構成部品で作成されます。
3. フレキシブルサブアセンブリの反対側バージョンを作成していて、反対側バージョンとシードサブアセンブリ間で動きを同期する必要がある場合は、フレキシブルサブアセンブリ構成部品の動きを同期化（Synchronize movement of flexible subassembly components）を選択します。
  ロックオーバーレイは、反対側バージョンがシードフレキシブルサブアセンブリと同期されていることを示します。
4. 次へ（Next）をクリックします。
PropertyManager のステップ 3: 反対側（Step 3: Opposite Hand）ページで:
1. リストされたすべての構成部品を保存するためのフォーマットを 1 つ選択します。
  - 既存ファイルで新しい駆動コンフィギュレーションを作成（Create new derived configuration in existing files）
  - 新規ファイルを作成（Create new files）
2. 新しいファイルやコンフィギュレーションの命名規則を指定します。
  元の名前にプレフィックスやサフィックスを追加することも、ユーザー定義の名前を入力することもできます。新規ファイルを作成する場合は、新しく作成される反対側バージョンで置き換える既存ファイルを選択することもできます。
  新規ファイルを作成する場合は、次を行うこともできます:

  新しい反対側構成部品ファイルとシード構成部品ファイルの間の参照関係を解除し、シード構成部品で行う変更が反対側バージョンに反映されないようにします。

  新規ファイルを元のファイルの代わりにユーザー指定のフォルダに保存します。
3. 次へ（Next）をクリックします。
PropertyManager の最終ページで次のようにします。
1. 変換（Transfer）の下で、シードサブアセンブリから反対側バージョンに含める任意のアイテムの組み合わせを選択します。
2. をクリックします。
PropertyManager が閉じ、反対側バージョンが作成されます。構成部品のミラー（MirrorComponent）フィーチャーが FeatureManager デザインツリーに追加されます。
