断面図の作成

モデルの内部部品を表示するため、カット平面を追加して断面図を作成できます。

標準の移動コントロールを使用して、カット平面を操作できます。 複数のカット平面を使用して、さらにモデルを分析することができます。 制限はありません。

SOLIDWORKS Visualize Professional では、モデルをアニメーション表示するのと同じ方法で、カット平面の効果もアニメーション表示することができます。

断面図を作成するには:

  1. モデル（Models）タブで、新規カット平面（New Cutting Plane）をクリックします。
    プロジェクト（Project） > モデル（Models） > 新規カット平面（New Cutting Plane） をクリックして、カット平面を作成することもできます。

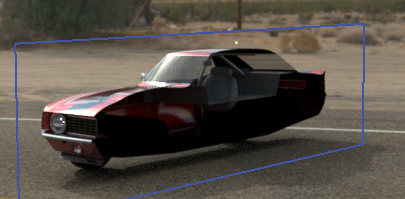

    カット平面がビューポートに表示されます。これは薄く透明に近い平面で、自動でモデル全体に延長されます。

  2. モデル ツリーでカット平面を選択します。
    カット平面のパラメータが、モデル ツリーの下に表示されます。
  3. 平面の名前を入力します。
  4. 回転（Rotate）オプションと変換（Transform）オプションを使用して、平面の方向を変更します。
    • 平面を反転するには、反転（Flip）をクリックします。

    • 平面を 90º 回転するには、いずれかの回転（Rotate）オプションをクリックします。

    • 平面を傾けるには、変換（Transform）でXYZ 座標系での回転（Rotation XYZ）の 1 つ以上の値を変更します。

    変換マニピュレータを使用して、平面の位置を変えることもできます。 マニピュレータを有効にするには、モデル セットのカット平面を右クリックして、操作（Manipulate） > 移動（Move）をクリックします。
    .

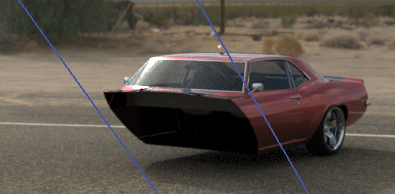

  5. カット平面をさらに追加するには、新規カット平面（New Cutting Plane）をクリックします。
  6. 2 番目の平面を選択し、同じコントロールを使用して操作します。
  7. カット平面を非表示にするには、次のいずれかを実行します。
    • モデル セット（Model Set）でカット平面を右クリックし、カット平面の非表示（Hide Cutting Plane）をクリックします。
    • カット平面のパラメータで非表示（Hidden）をクリックします。
  8. カット平面を除去するには、モデル セット（Model Set）でカット平面を右クリックし、削除（Delete）をクリックします。
カット平面も同様にアニメーション表示することができます。

カット平面は、シーン内のすべてのジオメトリに影響を与えます。 特定の部品、グループ、またはモデルにのみ適用することはできません。
