サーフェスのトリム解除

サーフェスのトリム解除 では、穴や輪郭エッジのトリムを解除できます。エッジを選択してサーフェスのトリム解除を実行すると、そのエッジは元面領域まで延長されます。

サーフェスの元面領域を指定したパーセンテージ分だけ延長したり、端点を接続してサーフェスを埋めたりすることもできます。 サーフェスのトリム解除 ツールは、インポートしたサーフェス、または作成したサーフェスで使用します。

サーフェスのトリム解除 (Untrim Surface) は既存サーフェスを延長しますが、サーフェス フィル (Surface Fill) では別々のサーフェスを作成し、複数面の間にパッチを適用し、拘束カーブを使用するなどの違いがあります。

例: サーフェスのトリム解除

サーフェスのトリム解除を使用するには：

  1. トリム解除するサーフェス部品ファイルを開きます。
  2. サーフェスのトリム解除 （サーフェス ツールバー）または 挿入 (Insert) > サーフェス (Surface) > トリム解除 (Untrim) をクリックします。
  3. 選択アイテム select_surface_edge.png で、トリム解除する面、またはエッジを選択します。

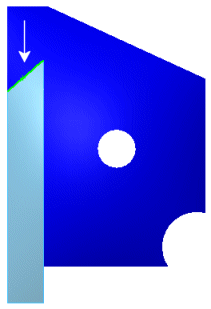

    選択したエッジによっては、サーフェスを本来の境界まで延長できます。 エッジを拘束するには、図のように隣接するエッジを選択します。
    エッジの延長（Extend edges）-エッジを図のように選択すると、サーフェスは元面領域まで延長します。サーフェスのナチュラルバウンダリのパーセンテージで延長するために距離 (Distance)を調整します。 サーフェスの延長を拘束するには、両方のエッジを図のように選択します。
  4. オプション で エッジ トリム解除のタイプ をデフォルトの エッジの延長 のままにし、すべてのエッジを元面領域まで延長します。 または、両方のエッジを選択し、図のように 端点の接続 を選択することもできます。

    最初のサーフェスをマージするサーフェス延長を作成するには、元のボディとマージ(Merge with original) チェックボックス（デフォルト）を選択してください。

    新たに、別のサーフェスボディを作成するには、元のボディとマージ(Merge with original) チェックボックスを選択解除してください。オリジナルの、そして新しいサーフェスの両方のボディが FeatureManager デザイン ツリーに現われます。

  5. OK をクリックしてサーフェスをトリム解除します。
サーフェスのトリム解除で左側の 2 つのエッジと内側のエッジを選択します。オプション (Options) で端点の接続 (Connect endpoints) を選択します。 サーフェスのトリム解除で、面を選択します。オプション (Options) で全エッジ (All edges) を選択します。すべてのエッジが元面領域まで延長されます。
